аксиально поршневой насос распределитель

Время выхода: 2025-03-21 17:18:37　Время просмотра: 99

В современных гидравлических системах взаимосвязь между аксиально-поршневыми насосами и гидрораспределителями оказывает непосредственное влияние на эффективность работы, надежность и срок службы гидравлического оборудования. В качестве основного силового компонента используется аксиально-поршневой насос, обеспечивающий подачу жидкости под высоким давлением, а распределитель - для регулирования направления, давления и расхода жидкости, так что гидравлическая система может работать в соответствии с предварительно запрограммированной программой.

Производитель гидравлических систем Lexmua тщательно изучит принцип работы, конструктивные характеристики, режим управления аксиально-поршневым насосом, классификацию и условия эксплуатации гидравлического распределителя, подробно расскажет о совместном режиме работы обоих устройств, а также даст подробные рекомендации по выбору и техническому обслуживанию, которые позволят специалистам по закупкам, техническим инженерам и техническому обслуживанию оборудования. персонал должен лучше понимать этот тип оборудования и использовать его.

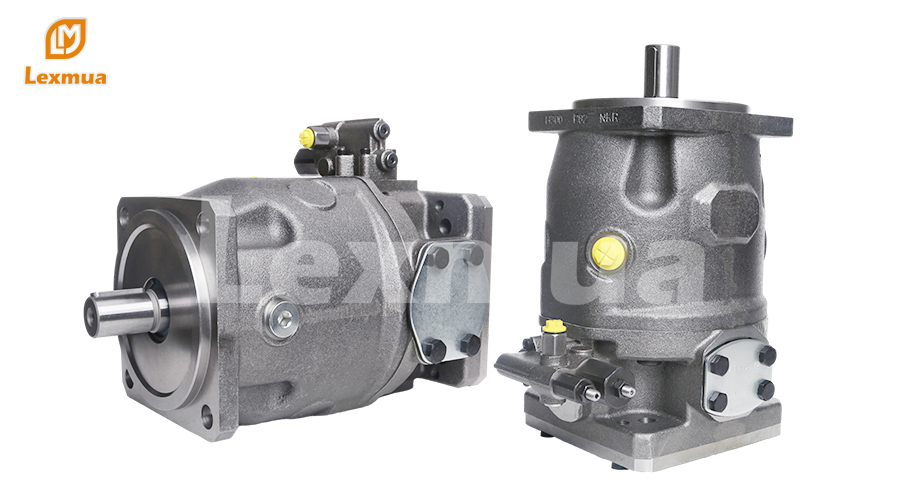

1. Основной принцип работы и конструктивный состав аксиально-поршневого насоса

Аксиально-поршневой насос представляет собой объемный гидравлический насос. Принцип его работы основан на возвратно-поступательном движении поршня в цилиндре насоса, а поток жидкости под высоким давлением создается в процессе всасывания и выпуска гидравлического масла. Насос используется в различных высокопроизводительных гидравлических системах благодаря высокому объемному КПД, высокому рабочему давлению (обычно до 350 бар и выше) и регулируемому рабочему объему.

1.2 Конструктивный состав аксиально-поршневого насоса

Основные компоненты аксиально-поршневого насоса включают в себя:

Название компонента	эффект	проиллюстрировать
Блок цилиндров	Несущий нагрузку плунжер, регулирует поток гидравлического масла	Обычно изготавливаются из высокопрочных сплавов, выдерживающих высокие нагрузки давления.
Поршень	Возвратно-поступательное движение для завершения всасывания и нагнетания гидравлического масла.	Количество обычно составляет 7-9, чтобы обеспечить плавный выход.
Пластина клапана	Управление направлением потока масла	Высокоточный канал потока для снижения потерь потока
Автоматическая тарелка/изогнутая ось	Управляйте траекторией движения плунжера и регулируйте производительность насоса.	Угол наклона наклонной шайбы или ее положение определяют скорость потока.
Приводной вал	Подключите источник питания, чтобы заставить насос вращаться.	Требуется высокая грузоподъемность крутящего момента

2. Принцип работы и способ управления аксиально-поршневым насосом

2.1 Рабочий цикл аксиально-поршневого насоса

Рабочий процесс аксиально-поршневого насоса можно разделить на два этапа:

Ход впуска : плунжер движется вниз, объем цилиндра увеличивается, образуется отрицательное давление, и гидравлическое масло поступает в камеру насоса через впускное отверстие для масла.
Ход выпуска : плунжер движется вверх, гидравлическое масло сжимается и поступает в систему через выпуск.

Этот цикл продолжает обеспечивать стабильную гидравлическую мощность.

2.2 Метод переменного управления аксиально-поршневым насосом

Рабочий объем аксиально-поршневого насоса регулируется в соответствии с различными условиями работы. К распространенным методам управления переменными относятся:

Метод переменного управления	проиллюстрировать	Применимые сценарии
Управление с компенсацией давления	Когда давление в системе достигает установленного значения, расход автоматически снижается для снижения потребления энергии.	Подходит для промышленных гидравлических станций и гидравлических прессов.
Контроль нагрузки	Динамически регулируйте расход в соответствии с требуемой нагрузкой, чтобы обеспечить соответствие давления и расхода	Подходит для экскаваторов и кранов.
Электро-пропорциональное управление	Точно контролируйте расход с помощью электронных сигналов для достижения автоматического регулирования.	Подходит для прецизионного технологического оборудования и автоматизированных производственных линий.

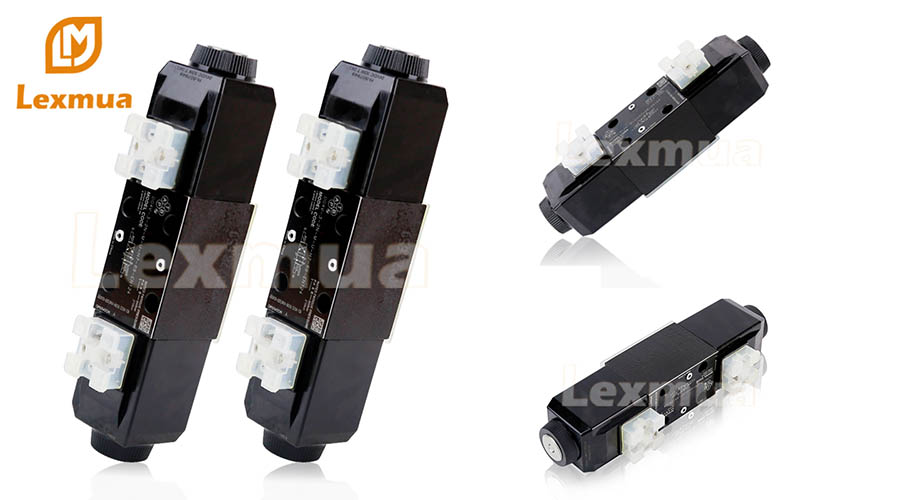

3. Функции и типы гидрораспределителей

3.1 Функция гидравлического распределителя

Гидравлический распределитель управляет направлением, давлением и потоком гидравлического масла в гидравлической системе, гарантируя работу приводов в соответствии с заданными инструкциями. Основные характеристики включают в себя:

Управление направлением (определяет путь потока жидкости к приводу для выполнения действий вперед, назад, остановки и других действий)
Управление потоком (регулировка скорости движения привода путем дросселирования для повышения энергоэффективности)
Регулирование давления (для защиты системы от избыточного давления и повреждения оборудования)

3.2 Основные типы гидрораспределителей

По способу управления гидрораспределители можно разделить на следующие категории:

тип	проиллюстрировать	Типичные применения
Дистрибьютор механического управления	Управляется рычагом или ручкой, простая конструкция	Сельскохозяйственная техника, простая гидравлическая система
Распределитель электромагнитного управления	Переключение масляного контура с помощью электромагнитного клапана, быстрое реагирование	Инженерное оборудование, промышленная автоматизация
Пропорциональный контроль	Скорость потока можно точно контролировать с помощью электрических сигналов, что подходит для автоматизированного оборудования.	Прецизионное гидравлическое оборудование
Распределитель контроля нагрузки	Автоматически регулирует расход в соответствии с нагрузкой для повышения энергоэффективности	Экскаваторы, тяжелая техника

аксиально поршневой насос распределитель

4. Взаимодействие аксиально-поршневого насоса и распределителя

В гидравлических системах аксиально-поршневой насос и распределитель обычно работают сообща, что повышает эффективность и стабильность работы системы.

4.1 Типичная схема управления
Управление с разомкнутым контуром: насос непрерывно подает масло, а распределитель регулирует направление потока, что подходит для условий работы с низкой точностью.
Управление по замкнутому циклу: Датчик отслеживает расход и давление в режиме реального времени, регулирует мощность насоса и обеспечивает высокоточное управление.

4.2 Типичные случаи применения
Гидравлическая система экскаватора: Для обеспечения мощности используется гидравлический аксиально-поршневой насос, а чувствительный к нагрузке распределитель оптимизирует потребление энергии и повышает эффективность работы.
Гидравлический пресс: Распределитель с пропорциональным управлением точно регулирует давление и расход для повышения точности обработки.
Сельскохозяйственная техника: Распределитель с ручным или электромагнитным управлением и регулируемым поршневым насосом для удовлетворения различных требований к эксплуатации.Связаться с нами.

5. Рекомендации по закупке и техническому обслуживанию

5.1 Руководство по покупке

Соответствие рабочего давления: Убедитесь, что номинальное давление в гидравлическом распределителе и насосе соответствует.
Соответствие требуемого расхода: Выберите подходящий метод регулирования в соответствии с требованиями к приводу.
Требования к точности управления: Гидравлический пропорциональный распределитель подходит для высокоточных применений.

5.2 Техническое обслуживание гидравлического насоса и гидрораспределителя
Периодически заменяйте гидравлическое масло, чтобы поддерживать систему в чистоте и не допускать попадания загрязнений, которые могут повредить плунжер или сердечник клапана.
Проверяйте уплотнения, чтобы предотвратить утечку гидравлического масла.
Регулярно заменяйте фильтрующий элемент, чтобы обеспечить беспрепятственный доступ масла в масляный контур и продлить срок службы оборудования.

Производитель гидравлических систем Lexmua предлагает аксиально-поршневые насосы и дистрибьюторам таких брендов, как Rexroth, Parker, Kawasaki, Danfoss, а также предоставляет услуги по индивидуальному заказу OEM /ODM. Если вам необходимо приобрести высокопроизводительные гидравлические компоненты, пожалуйста, свяжитесь с нами сейчас, чтобы получить профессиональные решения!
