Разомкнутый контур
Модели плунжерных насосов Rexroth A2FO: A2FO5, A2FO10, A2FO12, A2FO16, A2FO23, A2FO32, A2FO45, A2FO65, A2FO63, A2FO80, A2FO90, A2FO107, A2FO125, A2FO160, A2FO180, A2FO200, A2FO250, A2FO355, A2FO500, A2FO710, A2FO1000, добро пожаловать на консультацию
Особенность
-Стационарный насос A2FO оснащен осевой конической поршневой вращающейся группой,Конструкция изогнутого вала для гидростатического привода с разомкнутым контуром
–Для мобильных и стационарных приложений
– Расход пропорционален скорости движения и рабочему объему
–Подшипники приводного вала предназначены для обслуживания подшипников, поршневых насосов Rexroth A2FO, жизненных потребностей, которые обычно возникают в этих областях
– Высокая плотность мощности
–Небольшой размер
–Высокая общая эффективность
–Экономичный дизайн
–Цельный конический поршень с уплотненным поршневым кольцом

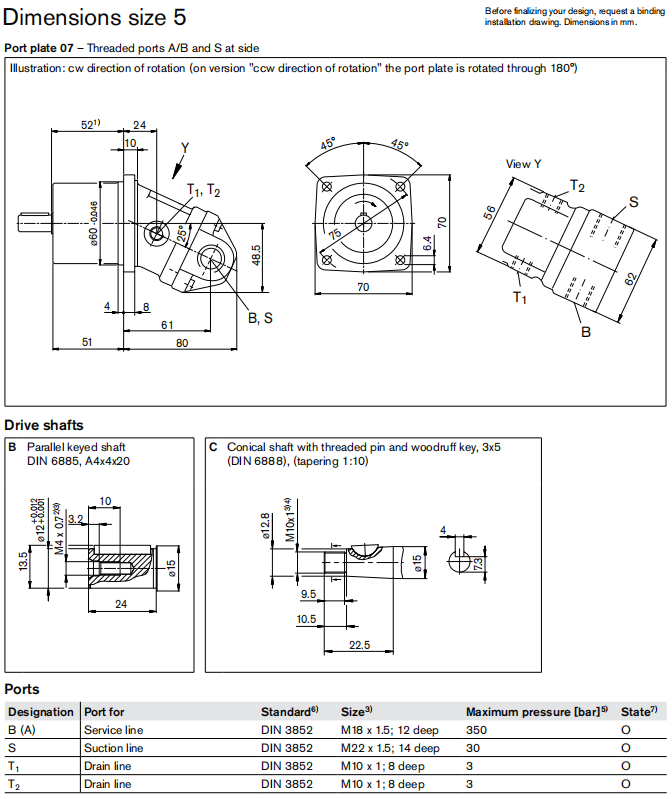

Размерная Диаграмма
A2FO5,A2FO10,A2FO12,A2FO16,A2FO23,A2FO32,A2FO45,A2FO65,A2FO63,A2FO80,A2FO90,A2FO107,A2FO125,A2FO160,A2FO180,A2FO200,A2FO250,A2FO355,A2FO500,A2FO710,A2FO1000,Добро пожаловать на покупку

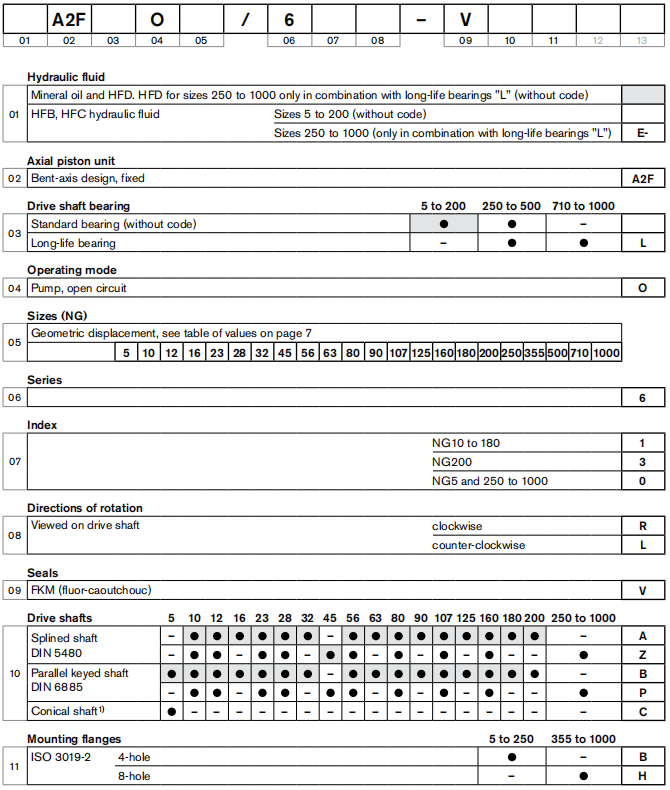

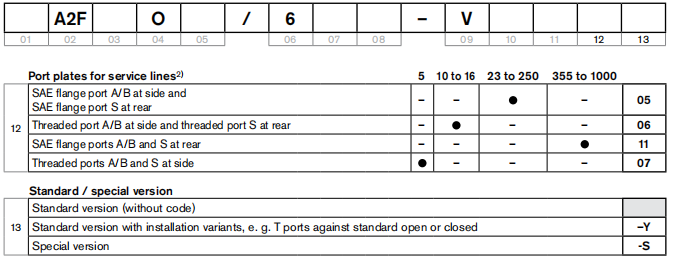

Код заказа
сделанный на заказ
Особое внимание уделяется нашим услугам по изготовлению изделий по индивидуальным размерам и персонализации логотипа. Создайте идеальную модель в соответствии с вашими потребностями, сохранив при этом свой уникальный фирменный стиль.

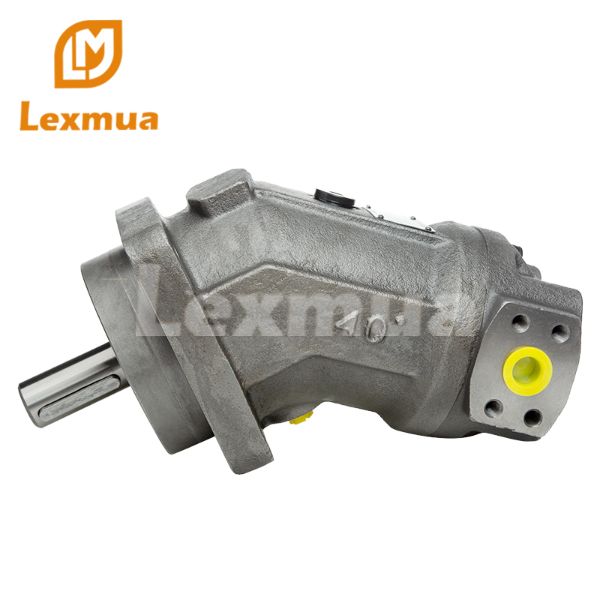

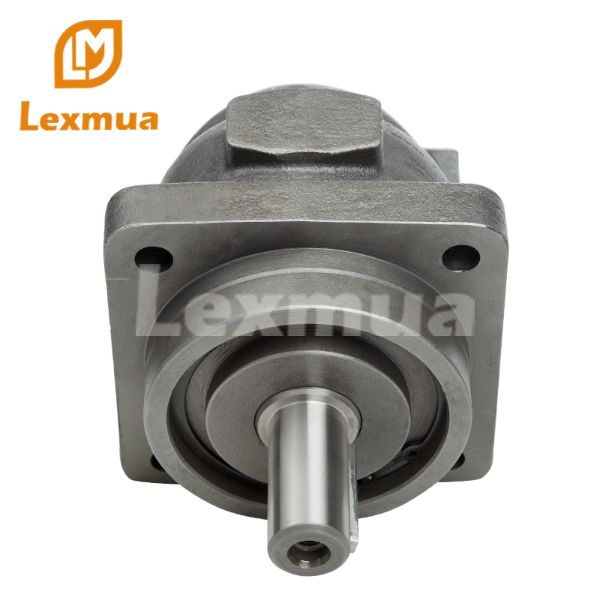

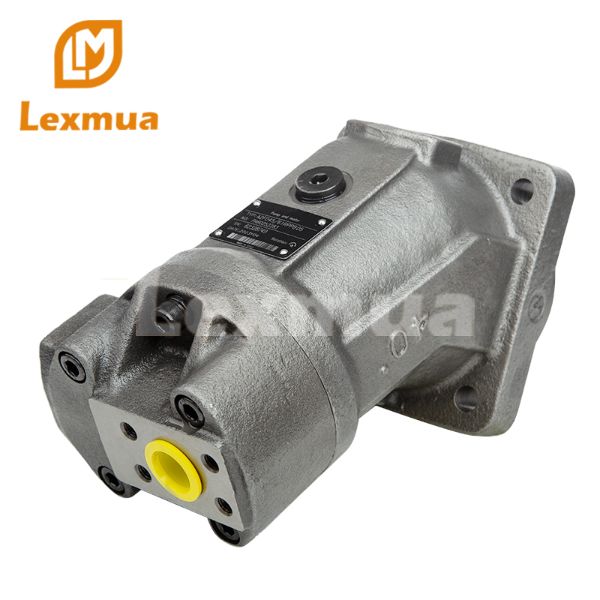

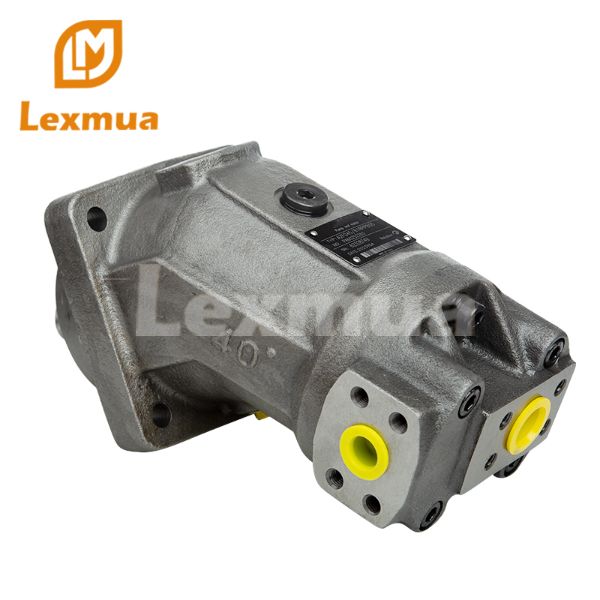

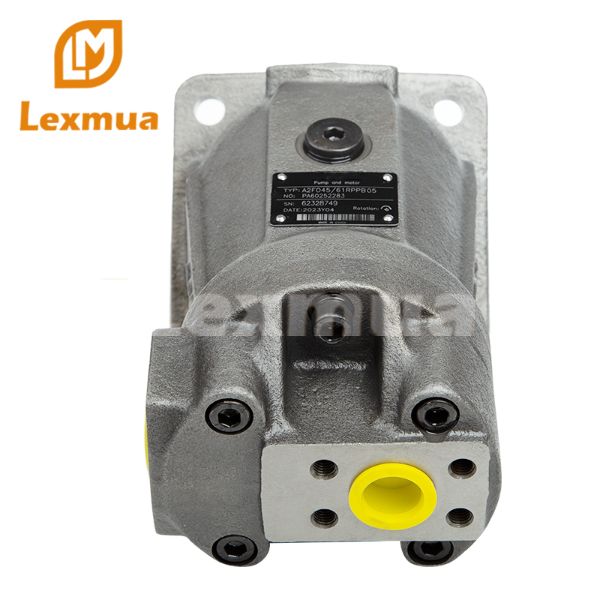

Поршневой насос Rexroth A2FO AA2FO
Size | NG | 5 | 10 | 12 | 16 | 23 | 28 | 32 | 45 | 56 | 63 | 80 | ||
Displacement geometric, per revolution | Vg | cm3 | 4.93 | 10.3 | 12 | 16 | 22.9 | 28.1 | 32 | 45.6 | 56.1 | 63 | 80.4 | |
Speed maximum1) | nnom | rpm | 5600 | 3150 | 3150 | 3150 | 2500 | 2500 | 2500 | 2240 | 2000 | 2000 | 1800 | |
n 2) | rpm | 8000 | 6000 | 6000 | 6000 | 4750 | 4750 | 4750 | 4250 | 3750 | 3750 | 3350 | ||
max | ||||||||||||||
Flow at nnom | qV | L/min | 27.6 | 32 | 38 | 50 | 57 | 70 | 80 | 102 | 112 | 126 | 145 | |
Power at | Dp = 350 bar | P | kW | 14.5 | 19 | 22 | 29 | 33 | 41 | 47 | 60 | 65 | 74 | 84 |
Dp = 400 bar | P | kW | – | 22 | 25 | 34 | 38 | 47 | 53 | 68 | 75 | 84 | 96 | |
Torque3) | Dp = 350 bar | T | Nm | 24.74) | 57 | 67 | 89 | 128 | 157 | 178 | 254 | 313 | 351 | 448 |
at Vg and | Dp = 400 bar | T | Nm | – | 66 | 76 | 102 | 146 | 179 | 204 | 290 | 357 | 401 | 512 |
Rotary stiffness | c | kNm/rad | 0.63 | 0.92 | 1.25 | 1.59 | 2.56 | 2.93 | 3.12 | 4.18 | 5.94 | 6.25 | 8.73 | |
Moment of inertia for rotary group | JGR | kgm2 | 0.00006 0.0004 | 0.0004 | 0.0004 | 0.0012 | 0.0012 | 0.0012 | 0.0024 | 0.0042 | 0.0042 | 0.0072 | ||
Maximum angular acceleration | a | rad/s2 | 5000 | 5000 | 5000 | 5000 | 6500 | 6500 | 6500 | 14600 | 7500 | 7500 | 6000 | |
Case volume | V | L | 0.17 | 0.17 | 0.17 | 0.2 | 0.2 | 0.2 | 0.33 | 0.45 | 0.45 | 0.55 | ||
Mass (approx.) | m | kg | 2.5 | 6 | 6 | 6 | 9.5 | 9.5 | 9.5 | 13.5 | 18 | 18 | 23 | |
Size | NG | 90 | 107 | 125 | 160 | 180 | 200 | 250 | 355 | 500 | 710 | 1000 | ||
Displacement geometric, per revolution | Vg | cm3 | 90 | 106.7 | 125 | 160.4 | 180 | 200 | 250 | 355 | 500 | 710 | 1000 | |
Speed maximum1) | nnom | rpm | 1800 | 1600 | 1600 | 1450 | 1450 | 1550 | 1500 | 1320 | 1200 | 1200 | 950 | |
n 2) | rpm | 3350 | 3000 | 3000 | 2650 | 2650 | 2750 | 1800 | 1600 | 1500 | 1500 | 1200 | ||
max | ||||||||||||||
Flow at nnom | qV | L/min | 162 | 171 | 200 | 233 | 261 | 310 | 375 | 469 | 600 | 852 | 950 | |
Power at | Dp = 350 bar | P | kW | 95 | 100 | 117 | 136 | 152 | 181 | 219 | 273 | 350 | 497 | 554 |
Dp = 400 bar | P | kW | 108 | 114 | 133 | 155 | 174 | 207 | – | – | – | – | – | |
Torque3) | Dp = 350 bar | T | Nm | 501 | 594 | 696 | 893 | 1003 | 1114 | 1393 | 1978 | 2785 | 3955 | 5570 |
at Vg and | Dp = 400 bar | T | Nm | 573 | 679 | 796 | 1021 | 1146 | 1273 | – | – | – | – | – |
Rotary stiffness |
