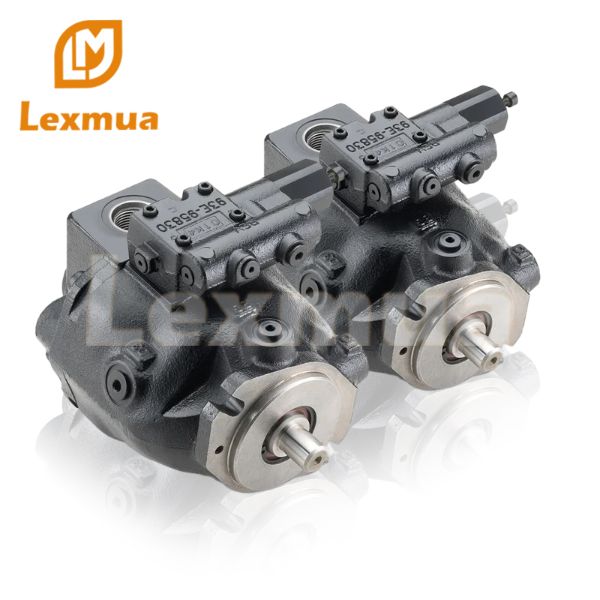

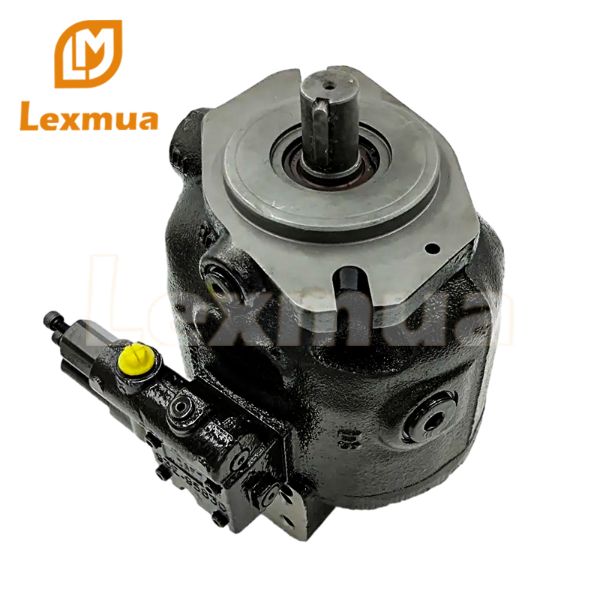

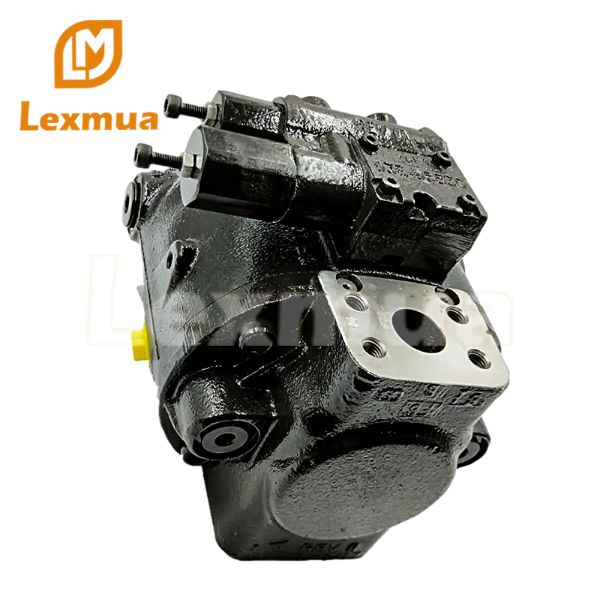

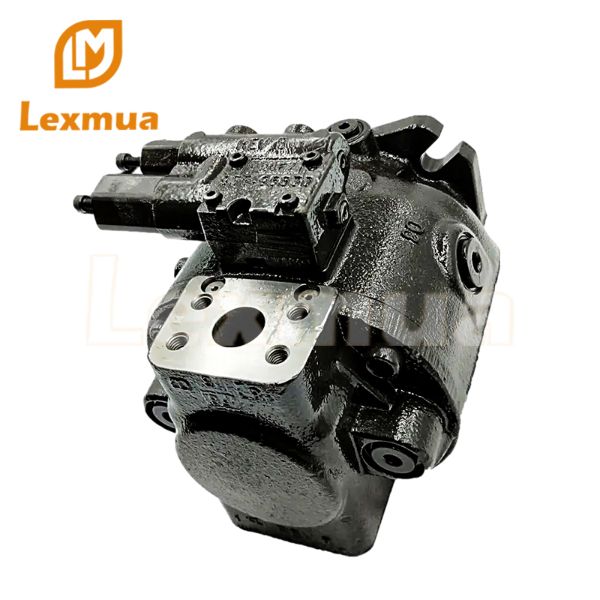

Серия P1 PD включает аксиально-поршневые насосы переменной производительности,
размеры поршневых насосов P1 варьируются от P1018 до P1140,
а размеры поршневых насосов PD - от PD018 до PD140. Работая в режиме разомкнутого контура,
они обеспечивают номинальное давление до 280 бар и максимальное давление 320 бар.
сделанный на заказ
Особое внимание уделяется нашим услугам по изготовлению изделий по индивидуальным размерам и персонализации логотипа. Создайте идеальную модель в соответствии с вашими потребностями, сохранив при этом свой уникальный фирменный стиль.
Model | P1/PD 018 | P1/PD 028 | P1/PD 045 | P1/PD 060 | P1/PD 075 | P1/PD 100 | P1/PD 140 |
Maximum Displacement, cm3/rev | 18 | 28 | 45 | 60 | 75 | 100 | 140 |
cu.in./rev | 1.1 | 1.71 | 2.75 | 3.66 | 4.58 | 6.1 | 8.54 |
Outlet Pressure – Continuous, bar | 280 | ||||||
psi | 4000 | ||||||
Intermittent*, bar | 320 | ||||||
psi | 4500 | ||||||
Peak, bar | 350 | ||||||
psi | 5000 | ||||||
P1 Maximum Speed (1.3 bar abs inlet), rpm | 3600 | 3400 | 3100 | 2800 | 2700 | 2500 | 2400 |
P1 (1.0 bar abs inlet), rpm | 3300 | 3200 | 2800 | 2500 | 2400 | 2100 | 2100 |
P1 (0.8 bar abs inlet), rpm | 2900 | 2900 | 2400 | 2200 | 2100 | 1900 | 1800 |
PD Maximum Speed (1.0 bar abs inlet), rpm | 1800 | ||||||
PD (0.8 bar abs inlet), rpm | 1800 | ||||||
Minimum Speed, rpm | 600 | ||||||
Inlet Pressure – Maximum, bar | 10 (gage) | ||||||
psi | 145 | ||||||
Rated, bar | 1.0 absolute (0.0 gage) 14.5 | ||||||
psia | |||||||
Minimum, bar | 0.8 absolute (-0.2 gage) 11.6 | ||||||
psia | |||||||
Case Pressure – Peak, bar | 4.0 absolute (3.0 gage) | ||||||
and less than 0.5 bar above inlet pressure | |||||||
Rated, bar | 2.0 absolute (1.0 gage) | ||||||
and less than 0.5 bar above inlet pressure | |||||||
Fluid Temperature Range, °C | -40 to +95 | ||||||
°F | -40 to +203 | ||||||
Fluid Viscosity – Rated, cSt | 6 to 160 | ||||||
Max. Intermittent, cSt | 5000 (for cold starting) | ||||||
Min. Intermittent, cSt | 5 | ||||||
Fluid Contamination – Rated, ISO | 20/18/14 | ||||||
Maximum, ISO | 21/19/16 | ||||||
SAE Mounting – Flange | 82-2 (A) | 101-2 (B) | 101-2 (B) | 127-2 (C) or 127-4 (C) | 127-4 (C) | 152-4 (D) | |
ISO Mounting - Flange | 80 mm | 100 mm | 100 mm | 125 mm | 125 mm | 125 mm | 180 mm |
SAE Keyed Shafts | 19-1, A | 25-1, BB | 25-1, BB | 32-1, C | 32-1, C | 38-1, CC | 44-1, D |
ISO Keyed Shafts | 20 mm | 25 mm | 25 mm | 32 mm | 32 mm | 40 mm | 50 mm |
SAE Spline Shafts | 9T, A | 13T, B | 13T, B | 14T, C | 14T, C | 17T, CC | 13T, D |
11T, A | 15T, BB | 15T, BB | |||||
Weight – End Port, kg (lb) | 13.4 (29.5) | 17.7 (39.0) | 23 (50) | 29 (64) | 30 (66) | 51 (112) | 66 (145) |
Side Port, kg (lb) | 17.8 (39.8) | 18.1 (40.0) | 24 (52) | 30 (67) | 31 (68) | 53 (117) | 67 (147) |
Thru-Drive, kg (lb) | 19.6 (43.9) | 22.5 (50.4) | 27 (59) | 34 (75) | 35 (77) | 55 (121) | 82 (180) |
Moment of Inertia kg·mm2 | 760 | 1555 | 3208 | 4548 | 5041 | 12027 | 21400 |
Moment of Inertia Thru-Drive kg·mm2 | 793 | 1618 | 3268 | 4687 | 5207 | 12402 | 22343 |
