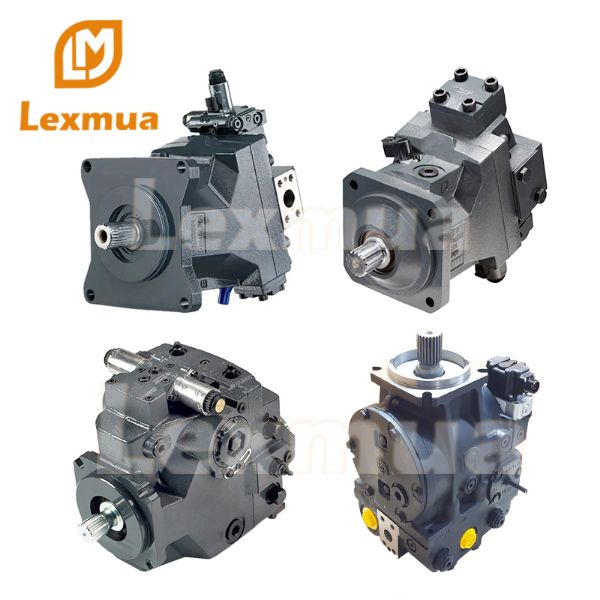

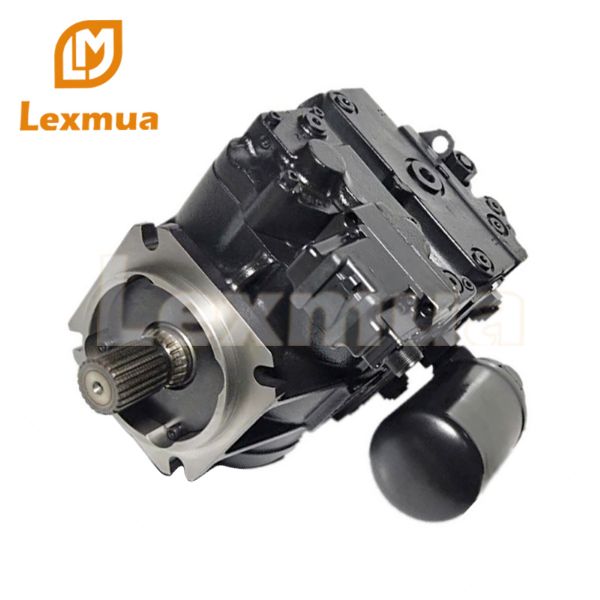

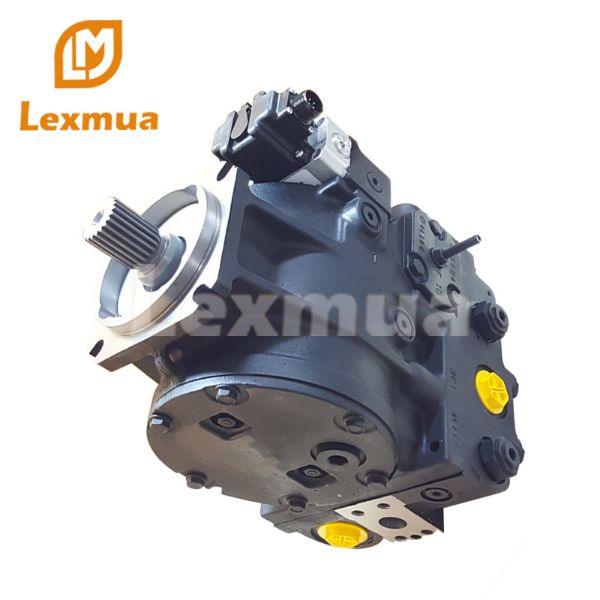

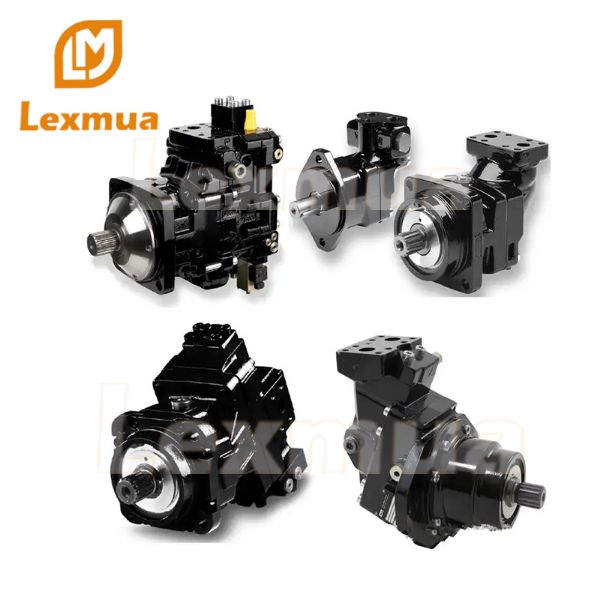

Модели гидромоторов Sauer Danfoss H1B доступны в вариантах 060, 080, 110, 160, 210 и 250, SAE, тип картриджа (кроме 210 см3 и 250 см3) и фланцев DIN, конфигурация радиального или осевого отверстия высокого давления.
Если вам нужны дополнительные гидравлические изделия серии H1, пожалуйста, свяжитесь с нашим производителем гидравлики lexmua.
Особенность
Двигатель переменного тока серии H1 имеет уникальную конструкцию изогнутого вала и сферического поршня, что очень подходит для интеграции в замкнутую систему для эффективной передачи и регулировки гидравлической мощности. Эти двигатели обладают удивительным соотношением максимального и минимального рабочих объемов 5:1, а также впечатляющими возможностями по увеличению выходной скорости.
Предоставляем комплексные контроллеры и регуляторы для удовлетворения различных прикладных требований. Двигатель обычно запускается с максимальным рабочим объемом, чтобы обеспечить высокий крутящий момент при разгоне.
Внутреннее давление сервопривода используется для всех элементов управления, и вы можете использовать компенсатор давления, чтобы компенсировать его, особенно в режимах двигателя и насоса. Вы также можете использовать опцию отказа, чтобы отключить превышение давления компенсатора во время замедления/торможения в режиме накачки, чтобы обеспечить оптимальное использование мощности во всем диапазоне рабочего объема двигателя.
Доступны различные варианты датчиков скорости, охватывающие все размеры рам и типы фланцев, и способные определять скорость, направление (только в группе “J”, опция “S”) и температуру (только в группе “J”, опция “S”).
Электрический блок управления специально разработан для простой установки “подключи и играй” с микроконтроллерами Danfoss PLUS+1®.
Серия H1 продолжает расширяться благодаря успеху линейки продуктов серии 51. Осевые двигатели Danfoss H1B первоначально выпускались с рабочим объемом 060 см3, 080 см3, 110 см3, 160 см3, 210 см3 и 250 см3, и планируется разработка большего объема.

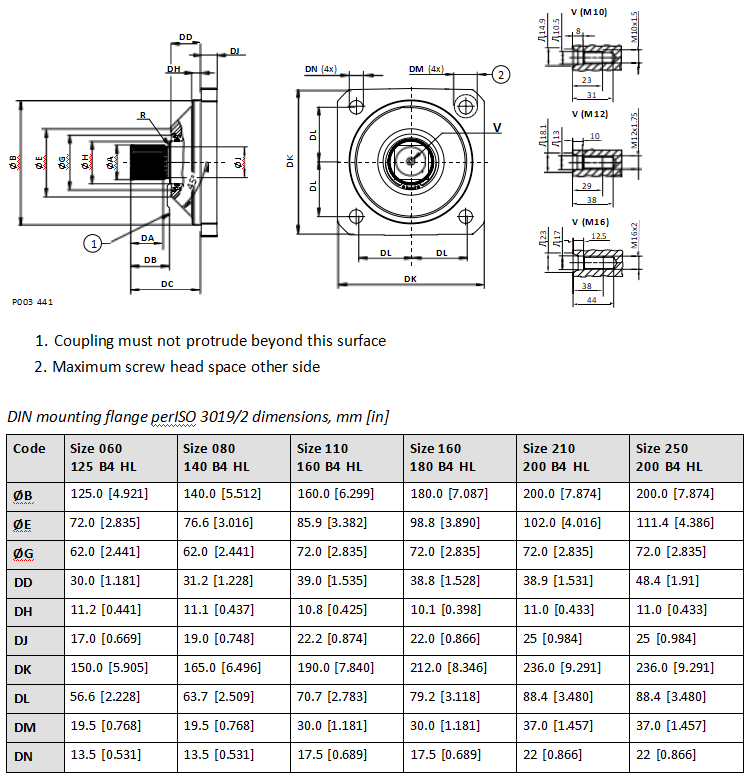

Размерная Диаграмма
приложение
Двигатель Danfoss H1B обладает расширенными функциями, включая функцию нулевого градуса и максимальный угол наклона в 32 градуса, что дает возможность значительно повысить производительность машины в различных областях применения.：
За счет потенциального увеличения функции контроля противоскольжения улучшается вспомогательная функция колеса на рулевом валу машин с высокой инерцией, таких как зерноуборочные комбайны.
Он подходит для внедорожной техники, такой как сельскохозяйственные опрыскиватели, где необходима защита от заноса.
Оптимизируя режимы работы и транспортировки и используя положение с нулевым градусом для достижения максимальной скорости транспортировки, он поддерживает многодвигательные установки, такие как колесные погрузчики и сельскохозяйственные опрыскиватели.
Улучшите проходимость таких машин, как одноколесные дорожные катки, за счет точного управления противоскольжением, тем самым уменьшая повреждения грунта и улучшая контроль тяги оператора.
Эти двигатели доступны в вариантах SAE, подключаемых (за исключением 210 см3 и 250 см3) и фланцевых по DIN, а также с радиальными или осевыми высоковольтными портами, включая устройства для промывки контура.
сделанный на заказ
Особое внимание уделяется нашим услугам по изготовлению изделий по индивидуальным размерам и персонализации логотипа. Создайте идеальную модель в соответствии с вашими потребностями, сохранив при этом свой уникальный фирменный стиль.
| Features | Unit | Damfoss H1B Двигатели с изогнутой осью Size | ||||||
| 060 | 080 | 110 | 160 | 210 | 250 | |||
| Displacement | maximum | cm3 [in3] | 60 [3.66] | 80 [4.88] | 110 [6.71] | 160 [9.76] | 210 [12.81] | 250 [15.25] |
| minimum | 12 [0.73] | 16 [0.98] | 22 [1.34] | 32 [1.95] | 42 [2.56] | 50 [3.05] | ||
| Theoretical flow at max. displ. | at rated speed | l/min [USgal/min] | 216 [57] | 256 [68] | 319 [84] | 416 [110] | 504 [133] | 550 [145] |
| at max. speed | 270 [71] | 328 [87] | 407 [108] | 528 [139] | 630 [166] | 700 [185] | ||
| Theoretical torque at max. displacement | N•m/bar [lb•in/1000 psi] | 0.96 [583] | 1.27 [777] | 1.75 [1069] | 2.55 [1555] | 3.34 [2038] | 3.98 [2426] | |
| Theor. corner power at rated speed and max. working pressure (∆p = 450 bar [6527 psi]) | kW [hp] | 266 [357] | 321 [430] | 396 [531] | 513 [689] | 609 [817] | 684 [917] | |
| Mass moment of inertia of rotating components | kg•m2 [slug•ft2] | 0.0038 [0.0028] | 0.0062 [0.0046] | 0.0108 [0.0080] | 0.0211 [0.0156] | 0.0306 [0.0226] | 0.0402 [0.0296] | |
| Case volume | l [USgal] | 0.9 [0.24] | 1.0 [0.26] | 1.4 [0.37] | 2.7 [0.71] | 2.8 [0.74] | 4.1 [1.08] | |
