Особенность
Шестеренные насосы серий Ш,НМШ,NMSHF,НМШГ: конструкция и конфигурация

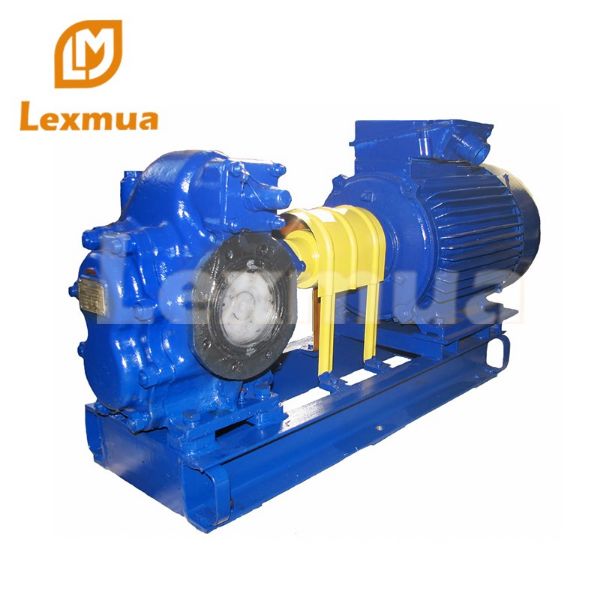

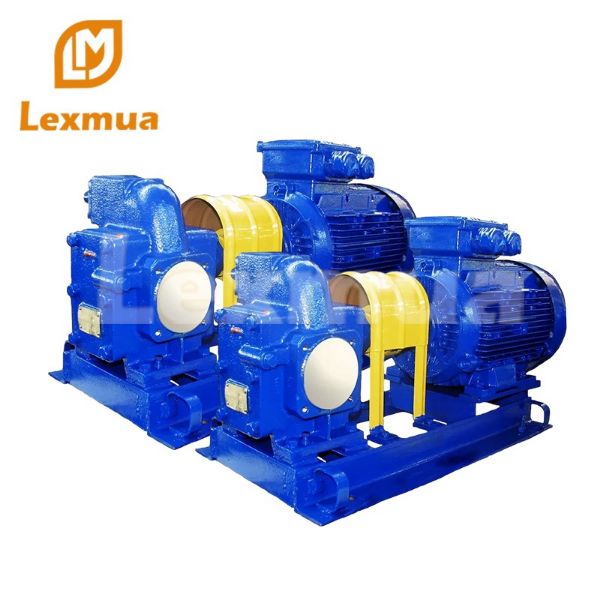

Насосы Ш и НМШГ
Установка: Эти насосы устанавливаются на общее основание или раму.
Защита: Муфта заключена в защитную оболочку.
Установка и подсоединение: В насосах НМШГ используются соединители (сварные или литые) в сочетании с муфтами.

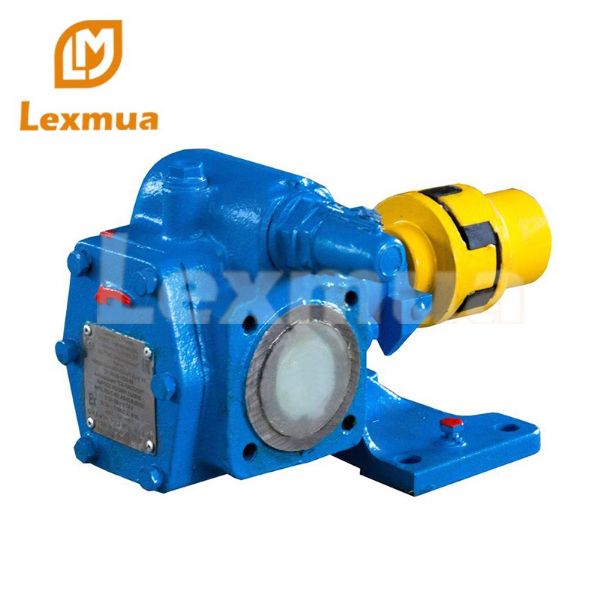

Муфта: Насос может поставляться как с муфтой, так и без нее.
Двигатель и основание: Доступны варианты с двигателем и основанием (рамой) или без них.
Разъем: В соответствии с вашими требованиями, НМШ может быть оснащен разъемами или без них.
Основная часть:
Рабочий механизм: он состоит из двух роторов, активного и ведомого, и втулки (подшипника скольжения).
Корпус: включая заднюю крышку и колонку.
Клапан: Он оснащен предохранительным клапаном и перепускным кл апаном сброса давления.
Торцевые уплотнения: бывают двух типов: импортные или отечественные. В качестве альтернативы, для определенных типов масла (OMTI oil) можно использовать маркировку на упаковке, максимально допустимое давление среды составляет 2,0 МПа (20 кгс/см2), а маркировка на упаковке не указана.
Ротор: Рабочий механизм насоса состоит из двух роторов - активного и ведомого, которые опираются на подшипники скольжения.

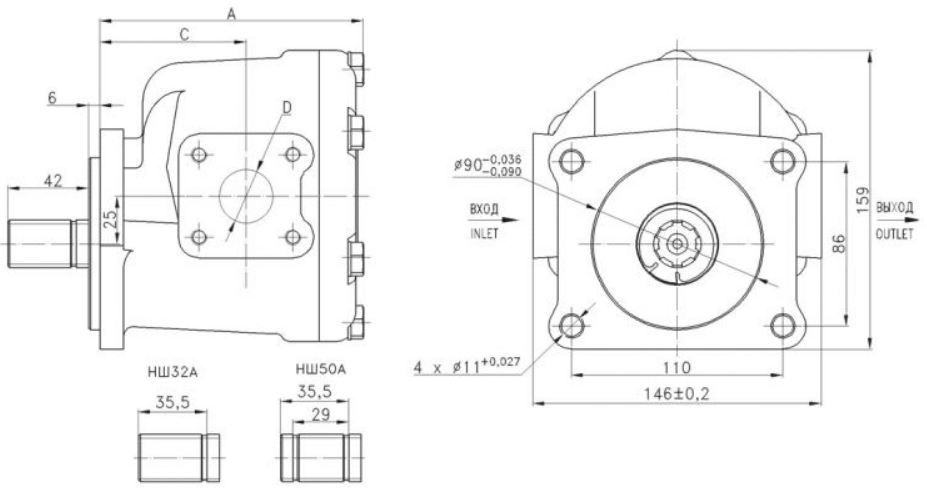

Размерная Диаграмма
О Гидравлике Lexmua
Lexmua Hydraulic Technology Co., Ltd. имеет больше других продуктов. Обычные продукты имеются в наличии на складе. Теперь приоритет отдается доставке заказов. Качество гарантировано, а цена лучше, когда количество большое. Мы предоставляем вам профессиональные услуги по настройке гидравлических параметров.
Принцип работы
Объемная конструкция: Эти шестеренчатые насосы являются объемными насосами.
Создание вакуума: При вращении ведомого и неуправляемого роторов на стороне всасывания создается вакуум.
Движение жидкости: Благодаря атмосферному давлению жидкость заполняет пространство между зубьями шестерни и перемещается от входа к выходу.
Слив: На выходе, при зацеплении зубьев шестерни, жидкость сливается в систему.
Насос шестеренный масляный НМШ Приложение
Шестеренные насосы серий Ш, НМШ, НМШФ, НМШГ - это многофункциональные насосы, используемые в различных отраслях промышленности, поскольку они могут перекачивать различные жидкости, включая нефть, нефтепродукты и асфальт.Они специально разработаны для жидкостей с кинематической вязкостью от 1,08 до 470°E и температурой до +200°C.Ниже приведены основные области применения этих насосов:
Транспортировка сырья: Эти насосы используются для транспортировки сырья на различные стадии процесса переработки.
Работа с промежуточными и конечными продуктами: они могут эффективно управлять промежуточными и конечными продуктами на нефтеперерабатывающих заводах.
Подача топлива для котлов: Используется на тепловых электростанциях для подачи топлива в котлы для обеспечения стабильного и надежного снабжения топливом для производства энергии.
Железнодорожные и морские терминалы: перевалка нефтепродуктов железнодорожными и морскими терминалами необходима для повышения эффективности процессов погрузки и разгрузки.
Высоконагруженное оборудование: Эти насосы необходимы для обеспечения смазки высоконагруженного оборудования, такого как турбины и прокатные станы, для обеспечения их бесперебойной и эффективной работы.
Асфальтобетонный завод: Используется для обработки асфальтобетонного завода и переработки асфальта.
Мобильная транспортировка асфальта: Используется в автомобилях для перевозки асфальта для осуществления мобильной транспортировки асфальта для обеспечения безопасной и эффективной транспортировки.
Шестеренный насос НМШ | ||||
Насос шестеренный масляный НМШ | Кинематическая вязкость перекачиваемой жидкости , мм2/с (cSt), не менее | Производительность, м3/ч, не менее | Давление на выходе, кгс/см2, не более | Скорость вращения, об/мин |
NMSH 2-25-1.6/4 (up to 220°С) | 1.8 | 1.6 | 4 | 1450 |
NMSH 2-25-1.6/4 | 1.8 | 1.6 | 4 | 1450 |
NMSH 2-25-1.6/6 (up to 220°С) | 1.8 | 1.6 | 6 | 1450 |
NMSH 2-25-1.6/6 | 1.8 | 1.6 | 6 | 1450 |
NMSH 2-25-1.6/10 (up to 220°С) | 1.8 | 1.6 | 10 | 1450 |
NMSH 2-25-1.6/10 | 1.8 | 1.6 | 10 | 1450 |
NMSH 2-25-1.6/16 | 1.8 | 1.6 | 16 | 1450 |
NMSH 2-25-1.6/16 (up to 220°С) | 1.8 | 1.6 | 16 | 1450 |
NMSH 2-40-1.6/40 | 36 | 1.6 | 40 | 1450 |
NMSH 5-25-4.0/4 | 1.8 | 4 | 4 | 1450 |
NMSH 5-25-4.0/4 (up to 220°С) | 1.8 | 4 | 4 | 1450 |
NMSH 5-25-4.0/10 | 20 | 4 | 10 | 1450 |
NMSH 5-25-4.0/10 (up to 220°С) | 20 | 4 | 10 | 1450 |
NMSH 5-25-4.0/25 | 36 | 4 | 25 | 1450 |
NMSH 5-25-4.0/25 (up to 220°С) | 36 | 4 | 25 | 1450 |
NMSH 5-25-2.5/6 | 1.8 | 2.5 | 6 | 980 |
NMSH 5-25-2.5/6 (up to 220°С) | 1.8 | 2.5 | 6 | 980 |
NMSH 8-25-6.3/2.5 | 1.8 | 6.3 | 2.5 | 1450 |
NMSH 8-25-6.3/2.5 (up to 220°С) | 1.8 | 6.3 | 2.5 | 1450 |
NMSH 8-25-6.3/4 | 36 | 6.3 | 4 | 1450 |
NMSH 8-25-6.3/4 (up to 220°С) | 36 | 6.3 | 4 | 1450 |
NMSH 8-25-6.3/6 | 36 | 6.3 | 6 | 1450 |
NMSH 8-25-6.3/6 (up to 220°С) | 36 | 6.3 | 6 | 1450 |
NMSH 8-25-6.3/10 | 36 | 6.3 | 10 | 1450 |
NMSH 8-25-6.3/10 (up to 220°С) | 36 | 6.3 | 10 | 1450 |
NMSH 8-25-6.3/25 | 75 | 6.3 | 25 | 1450 |
NMSH 8-25-6.3/25 (up to 220°С) | 75 | 6.3 | 25 | 1450 |
NMSH 12-25-10/4 | 6 | 10 | 4 | 1450 |
NMSH 12-25-10/10 | 75 | 10 | 10 | 1450 |
NMSH 32-10-18/4 | 1.8 | 18 | 4 | 980 |
NMSH 32-10-18/6 | 20 | 18 | 6 | 980 |
NMSH 32-10-18/10 | 36 | 18 | 10 | 980 |
NMSH 80-16-30/4 | 1.8 | 30 | 4 | 980 |
NMSH 80-16-38/4 | 44 | 38 | 4 | 980 |
NMSH 80-16-38/6 | 44 | 38 | 6 | 980 |
NMSH 80-16-36/10 | 75 | 36 | 10 | 980 |
