Особенность

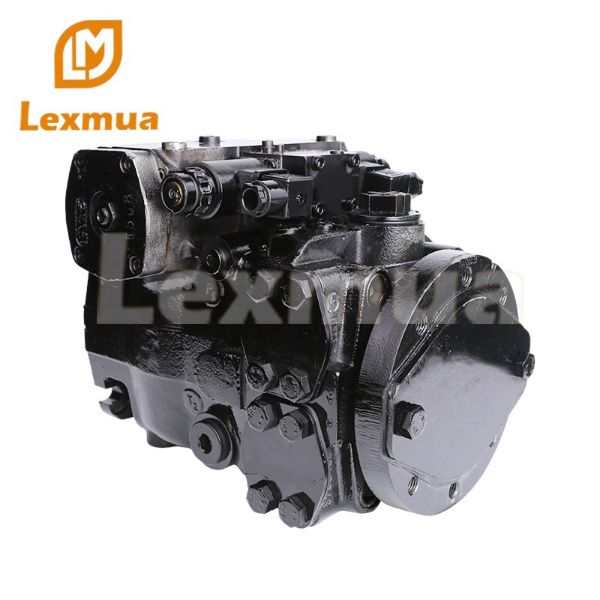

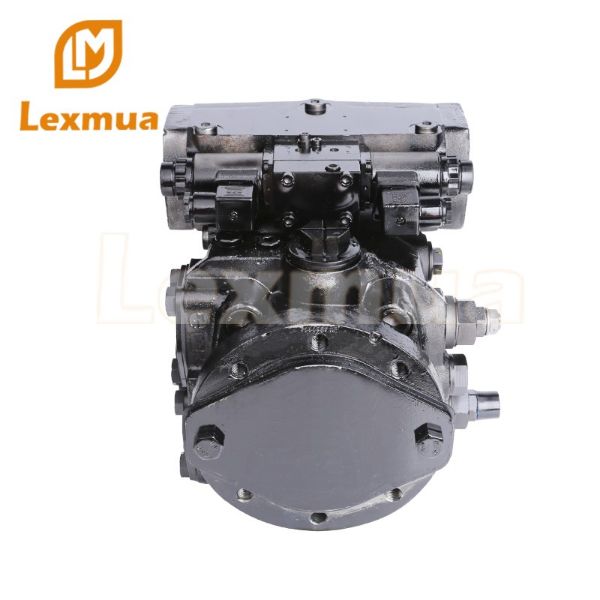

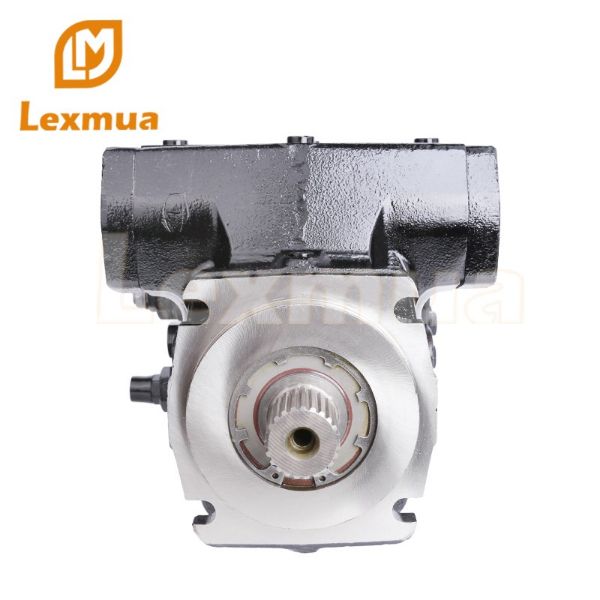

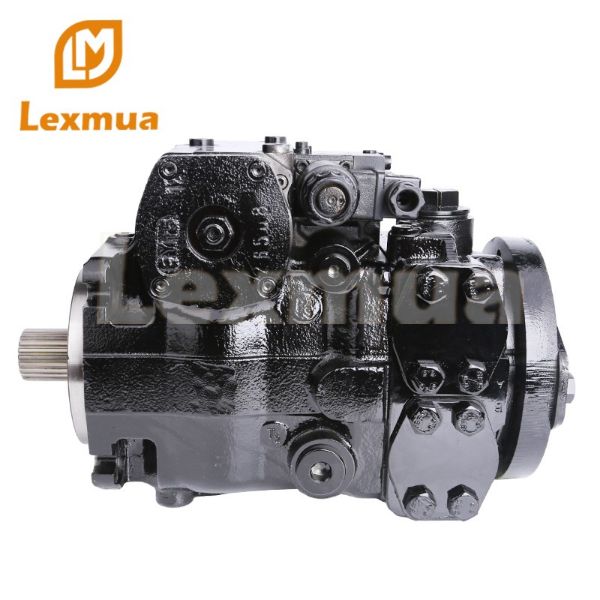

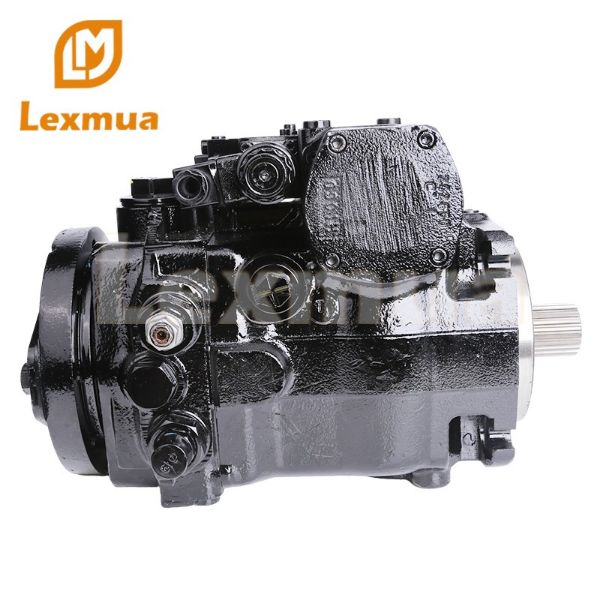

▶ Поршневой насос Rexroth A4VG со встроенным вспомогательным насосом для наддува и подачи контрольного масла
▶ Направление потока плавно меняется при перемещении поворотной пластины в нейтральное положение
▶ Предохранительные клапаны высокого давления со встроенной функцией наддува
▶ В стандартной комплектации с регулируемым отключением давления
▶ Клапан сброса давления наддува
▶ Сквозной привод для установки дополнительных насосов того же номинального размера
▶ Широкий выбор элементов управления
▶ Конструкция поворотного диска поршневого насоса Axial A4VG

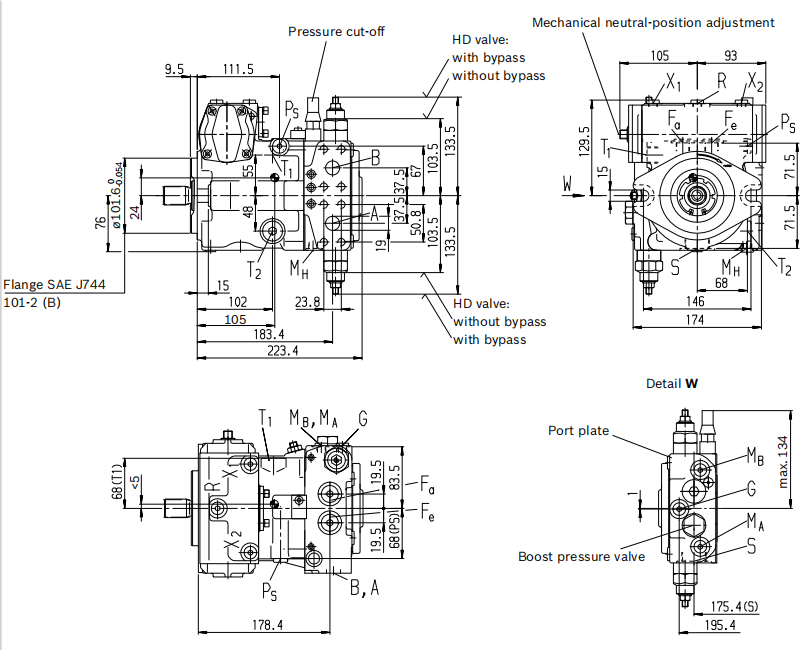

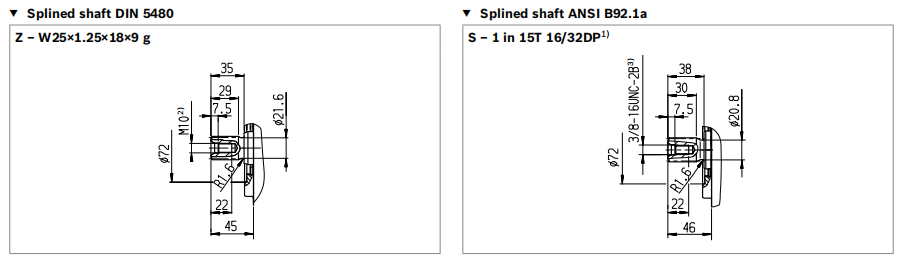

Rexroth A4VG Размерная Диаграмма
О Гидравлике Lexmua
Lexmua Hydraulic Technology Co., Ltd. имеет больше других продуктов. Обычные продукты имеются в наличии на складе. Теперь приоритет отдается доставке заказов. Качество гарантировано, а цена лучше, когда количество большое. Мы предоставляем вам профессиональные услуги по настройке гидравлических параметров.
Size | NG | 28 | 40 | 56 | 71 | 90 | 125 | 180 | 250 | |||
Displacement | Vg max | cm3 | 28 | 40 | 56 | 71 | 90 | 125 | 180 | 250 | ||
boost pump (at p = 20 bar) | Vg Sp | cm3 | 6.1 | 8.6 | 11.6 | 19.6 | 19.6 | 28.3 | 39.8 | 52.5 | ||
Speed1) | maximum at Vg max | nnom | rpm | 4250 | 4000 | 3600 | 3300 | 3050 | 2850 | 2500 | 2400 | |
limited maximum2) | nmax | rpm | 4500 | 4200 | 3900 | 3600 | 3300 | 3250 | 2900 | 2600 | ||
intermittent maximum3) | nmax | rpm | 5000 | 5000 | 4500 | 4100 | 3800 | 3450 | 3000 | 2700 | ||
minimum | nmin | rpm | 500 | 500 | 500 | 500 | 500 | 500 | 500 | 500 | ||
Flow at nnom and Vg max | qv | L/min | 119 | 160 | 202 | 234 | 275 | 356 | 450 | 600 | ||
Power4) Dp = 400 bar | P | kW | 79 | 107 | 134 | 156 | 183 | 238 | 300 | 400 | ||
Torqu4) | Dp = 400 bar | T | Nm | 178 | 255 | 357 | 452 | 573 | 796 | 1146 | 1592 | |
Dp = 100 bar | T | Nm | 45 | 64 | 89 | 113 | 143 | 199 | 286 | 398 | ||
Rotary stiffness drive shaft | S | c | kNm/rad | 31.4 | 69 | 80.8 | 98.8 | 158.1 | 218.3 | 244.5 | 354.5 | |
T | c | kNm/rad | – | – | 95 | 120.9 | – | 252.1 | 318.4 | 534.3 | ||
A | c | kNm/rad | – | 79.6 | 95.8 | 142.4 | 176.8 | 256.5 | – | – | ||
Z | c | kNm/rad | 32.8 | 67.5 | 78.8 | 122.8 | 137 | 223.7 | 319.6 | 624.2 | ||
U | c | kNm/rad | – | 50.8 | – | – | 107.6 | – | – | – | ||
Moment of inertia for rotary group | JGR | kgm2 | 0.0022 | 0.0038 | 0.0066 | 0.0097 | 0.0149 | 0.0232 | 0.0444 | 0.0983 | ||
Maximum angular acceleration5) | a | rad/s2 | 38000 | 30000 | 24000 | 21000 | 18000 | 14000 | 11000 | 6700 | ||
Case volume | V | L | 0.9 | 1.1 | 1.5 | 1.3 | 1.5 | 2.1 | 3.1 | 6.3 | ||
Mass approx. (without through drive) | m | kg | 29 | 31 | 38 | 50 | 60 | 80 | 101 | 156 | ||
Center of gravity6) | X | mm | < 5 | < 5 | < 5 | < 5 | < 5 | < 5 | < 5 | < 5 | ||
Y | mm | 24 | 20 | 20 | 15 | 20 | 30 | 33 | 30 | |||
Z | mm | 105 | 112 | 106 | 135 | 145 | 160 | 180 | 203 | |||
