Особенность

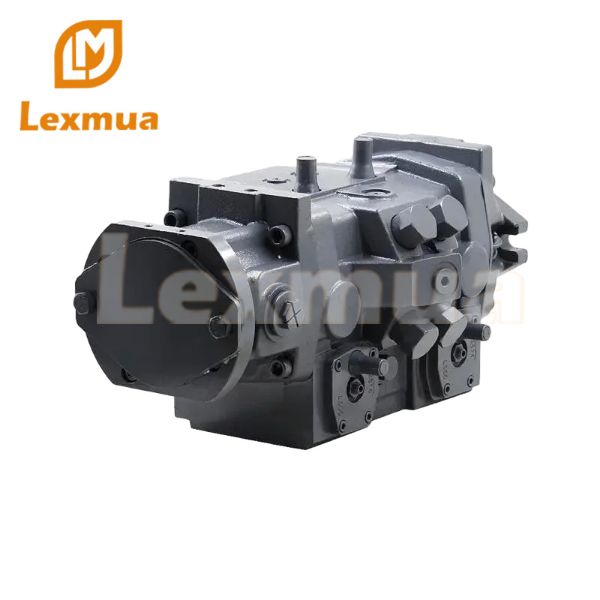

▶ Сдвоенный насос с регулируемым рабочим объемом Rexroth AG, сконструированный с двумя группами аксиально-поршневых перекосных пластин, для гидростатических приводов в замкнутых контурах
▶ Расход пропорционален скорости привода и его объему.
▶ Регулируя угол наклона наклонной пластины, поршневой насос A22VG 45 может бесконечно изменять расход.
▶ Направление потока плавно меняется, когда наклонная пластина перемещается в нейтральное положение.
▶ Оба контура имеют только одно общее отверстие для слива жидкости из корпуса
▶ Компактная конструкция для труднодоступных мест установки

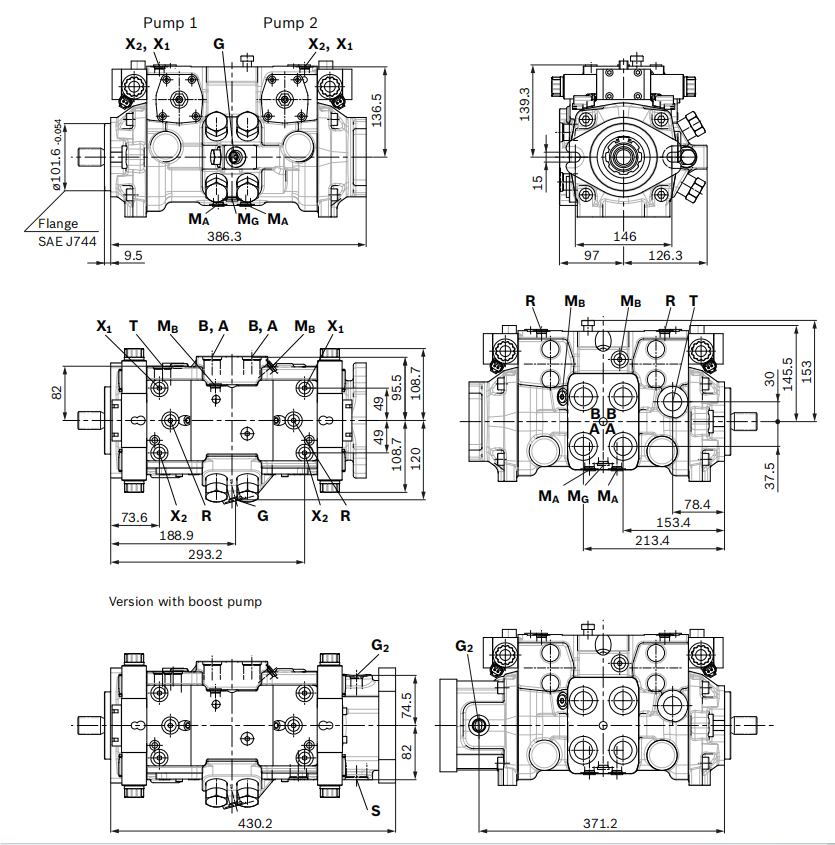

Размерная Диаграмма

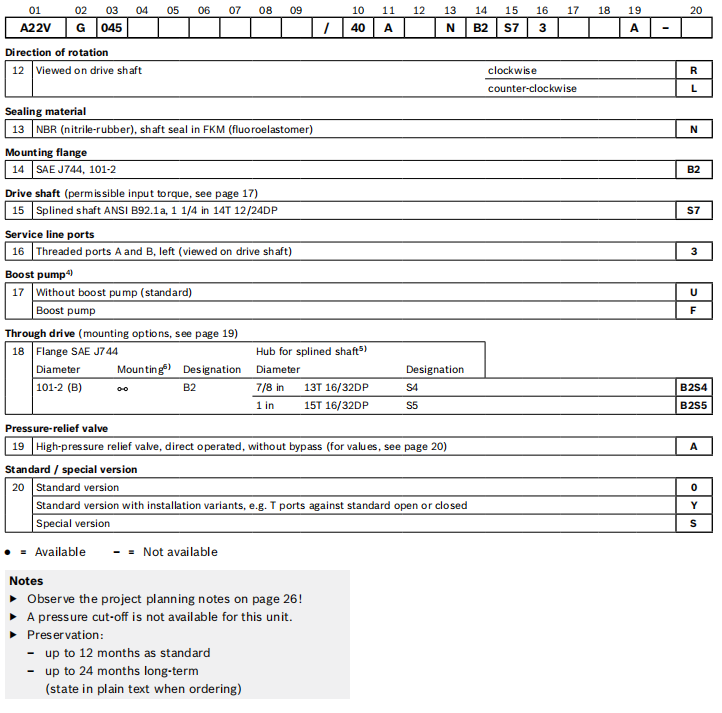

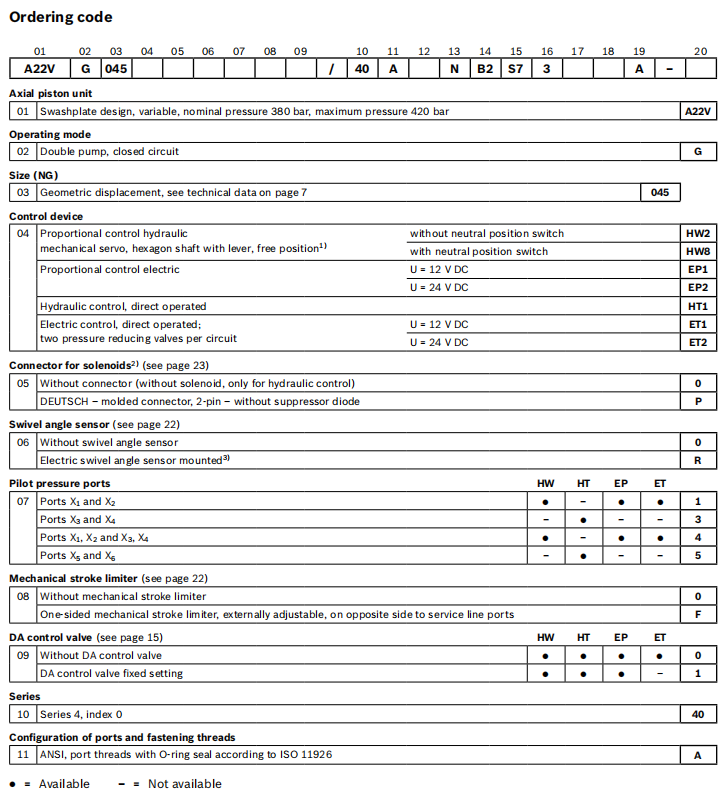

Код заказа
О Гидравлике Lexmua
Компания Lexmua Hydraulic Technology Co., Ltd. предлагает больше шестеренчатых насосов, поршневых насосов, электродвигателей, лопастных насосов, гидравлических клапанов. На складе имеются обычные продукты. Доставка заказов теперь приоритетна. Качество гарантировано, а цена выгодна для больших партий. Мы предоставляем вам профессиональные услуги по настройке гидравлических параметров.
A22VG45 гидравлический поршневый насос Rexroth A22VG | NG | A22VO 45 | |||
Displacement geometric, per revolution | variable pump (for each rotary group) | Vg max | cm3 | 2 x 46 | |
boost pump (atp = 25 bar) | Vg Sp | cm3 | 14.9 | ||
Rotational speed1) | maximum at Vg max | nnom | rpm | 33006) | |
limited maximum2) | nmax1 | rpm | 3550 | ||
intermittent maximum3) | nmax2 | rpm | 3800 | ||
minimum | nmin | rpm | 500 | ||
Flow | at Vg max and nnom | qv | l/min | 2 x 152 | |
Power4) | at Vg max, nnom and Δp = 380 bar | P | kW | 192 | |
Torque4) | at Vg max and | Δp = 300 bar | T | Nm | 556 |
Δp = 100 bar | T | Nm | 146 | ||
Rotary stiffness drive shaft | 1 1/4 in S7 Pump 1 | c1 | Nm/rad | 73804 | |
Pump 2 | c2 | Nm/rad | 23066 | ||
Moment of inertia | rotary group 1 | JTW1 | kgm2 | 0.003327 | |
(see graphic below) | rotary group 2 | JTW2 | kgm2 | 0.003293 | |
Maximum angular acceleration | for each rotary group5) | α | rad/s² | 4000 | |
Case volume | V | L | 1.7 | ||
Weight with HT control (approx.) | m | kg | 53 |
