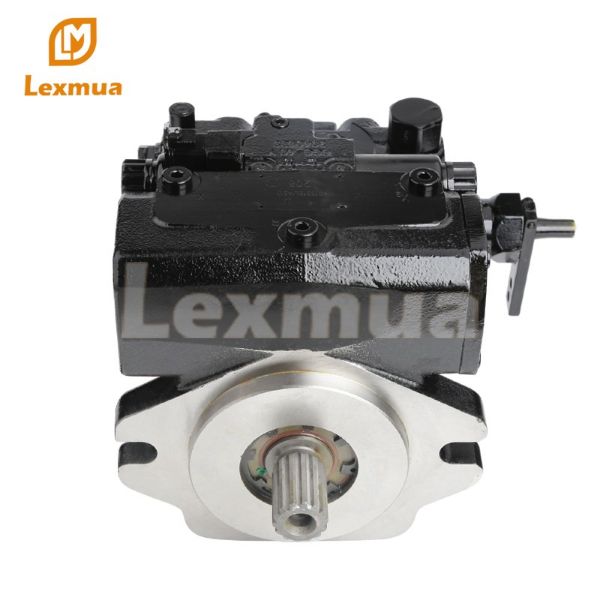

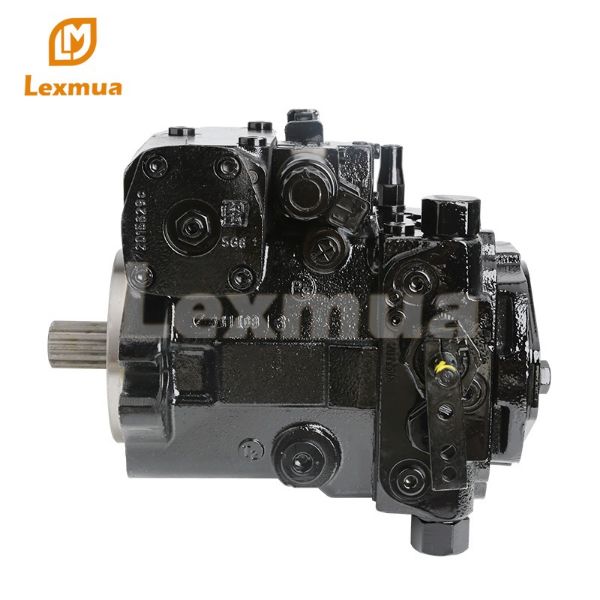

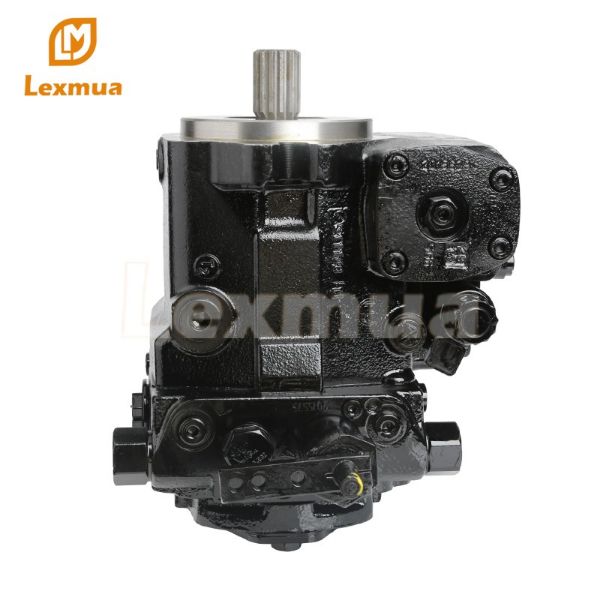

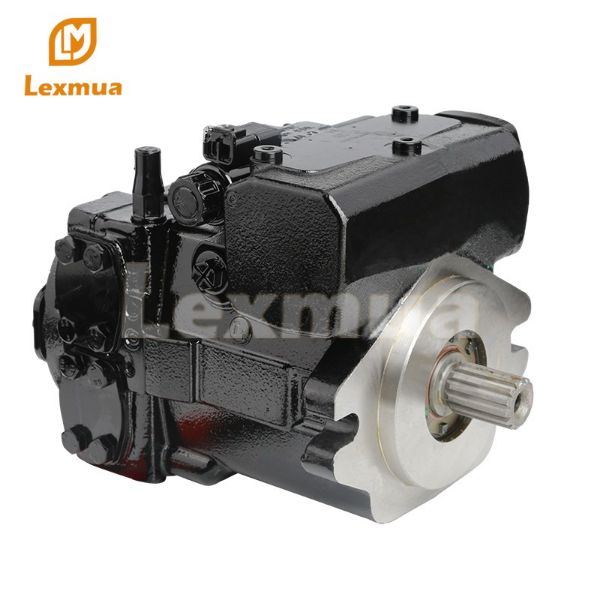

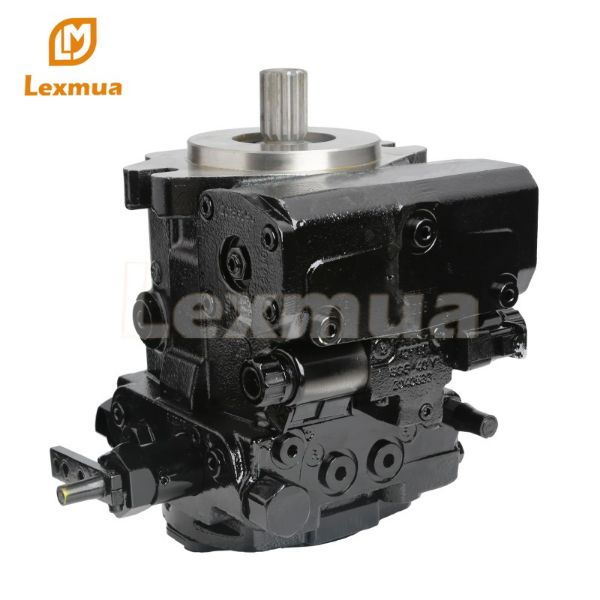

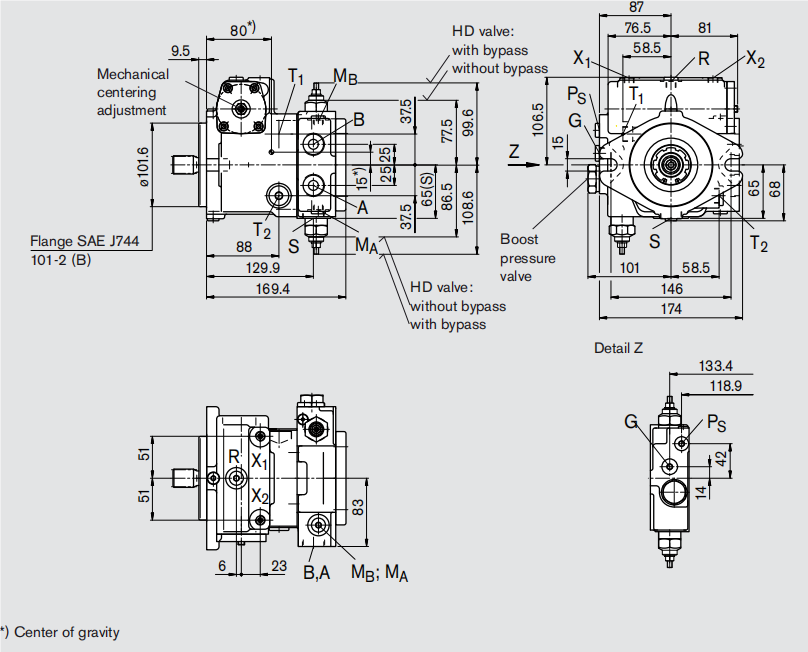

A10VG насос Размерная Диаграмма

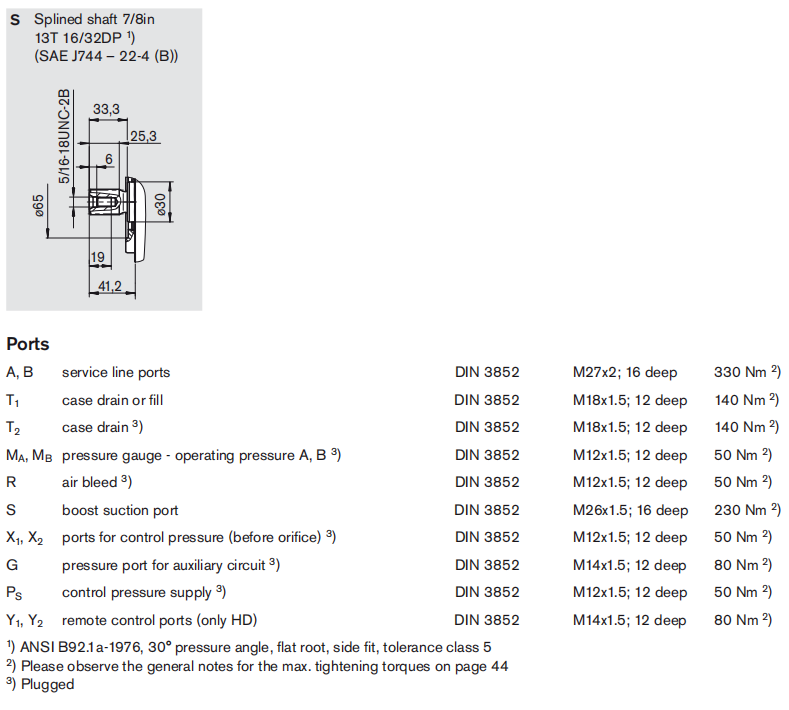

Размеры вала гидравлического насоса Rexroth A10VSO
Особенность
– Аксиально-поршневой насос с регулируемой частотой вращения Rexroth A10VG в конструкции с наклонной пластиной для гидростатических трансмиссий с замкнутым контуром
– Расход пропорционален частоте вращения привода и объему рабочего объема и регулируется бесступенчато
– Расход на выходе увеличивается при увеличении угла поворота наклонной пластины от 0 до максимального значения
– Направление потока в поршневом насосе A10VG плавно меняется, когда наклонная пластина переходит в нейтральное положение
– Для различных функций управления и регулирования доступно множество легко адаптируемых элементов управления
– Порт высокого давления насоса оснащен двумя предохранительными клапанами для защиты гидростатической трансмиссии (насоса и двигателя) от перегрузки
– Предохранительный клапан высокого давления A10VG28 A10VG45 A10VG63 также может использоваться в качестве клапана наддува
– Встроенный насос наддува используется в качестве насоса подачи и регулирования масла
– Максимальное давление наддува ограничено встроенным предохранительным клапаном наддува
Size | 18 | 28 | 45 | 63 | |||
Displacement | |||||||
variable pump | Vg max | cm3 | 18 | 28 | 46 | 63 | |
boost pump (at p = 20 bar) | Vg Sp | cm3 | 5.5 | 6.1 | 8.6 | 14.9 | |
Speed | |||||||
maximum at Vg max | nmax continuous | rpm | 4000 | 3900 | 3300 | 3000 | |
limited maximum 1) | nmax limited | rpm | 4850 | 4200 | 3550 | 3250 | |
intermittent maximum 2) | nmax interm. | rpm | 5200 | 4500 | 3800 | 3500 | |
minimum | nmin | rpm | 500 | 500 | 500 | 500 | |
Flow | |||||||
at nmax continuous and Vg max | qv max | l/min | 72 | 109 | 152 | 189 | |
Power 3) | |||||||
at nmax continuous and Vg max Δp = 300 bar | Pmax | kW | 36 | 54.6 | 75.9 | 94.5 | |
Torque 3) | Δp = 300 bar Tmax | Nm | 86 | 134 | 220 | 301 | |
Δp = 100 bar T | Nm | 28.6 | 44.6 | 73.2 | 100.3 | ||
Rotary stiffness | Shaft end S | c | Nm/rad | 20284 | 32143 | 53404 | 78370 |
Shaft end T | c | Nm/rad | – | – | 73804 | 92368 | |
Moment of inertia for rotary group | JRG | kgm2 | 0.00093 | 0.0017 | 0.0033 | 0.0056 | |
Angular acceleration, max. 4) | a | rad/s2 | 6800 | 5500 | 4000 | 3300 | |
Filling capacity | V | L | 0.45 | 0.64 | 0.75 | 1.1 | |
Mass approx. (without through drive) | m | kg | 14(18) 5) | 25 | 27 | 39 | |
