Особенность
Ламинированные поршневые кольца обладают такими важными преимуществами, как низкая внутренняя утечка и устойчивость к тепловому удару.
• Версии поршневых насосов F12 оснащены высокопроизводительными клапанными пластинами для увеличения скорости самовсасывания и снижения уровня шума, которые доступны как с левосторонним, так и с правосторонним вращением.
• Двигатели F11/F12 создают очень высокий крутящий момент при запуске и на низких оборотах.
• Наша уникальная конструкция газораспределительного механизма обеспечивает синхронизацию вала и цилиндра, что делает двигатели F11/F12 очень устойчивыми к высоким нагрузкам и крутильным колебаниям.
• Роликоподшипники повышенной прочности выдерживают значительные внешние осевые и радиальные нагрузки на вал.
• Конструкции поршневых насосов и двигателей Parker F11 и F12 просты и понятны, в них очень мало движущихся частей, что делает их очень надежными двигателями/насосами.
• Уникальная блокировка поршня, механизм газораспределения и подшипниковые узлы, а также ограниченное количество деталей обеспечивают очень прочную конструкцию, длительный срок службы и, самое главное, высокую надежность.

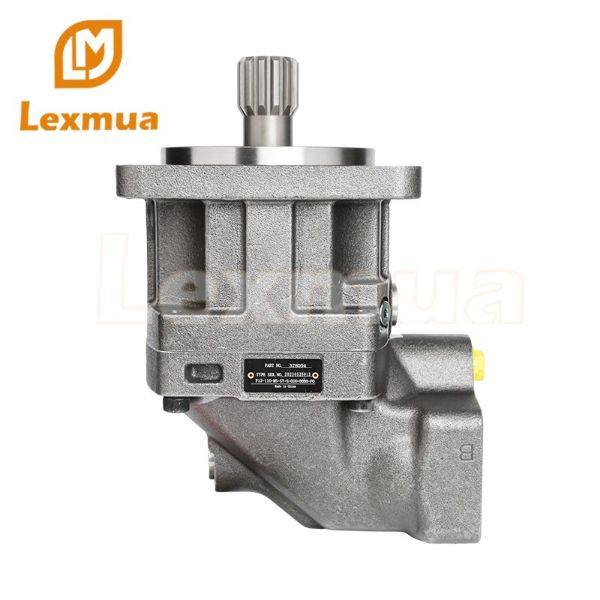

Серия двигателей/насосов F12 с гнутой осью и фиксированным рабочим объемом для тяжелых условий эксплуатации. Они могут использоваться в широком спектре применений как в разомкнутых, так и в замкнутых контурах.Двигатели поршневых насосов Parker серии F12 соответствуют современным требованиям ISO и SAE к монтажным фланцам и концам вала. Также доступны очень компактные версии картриджей.

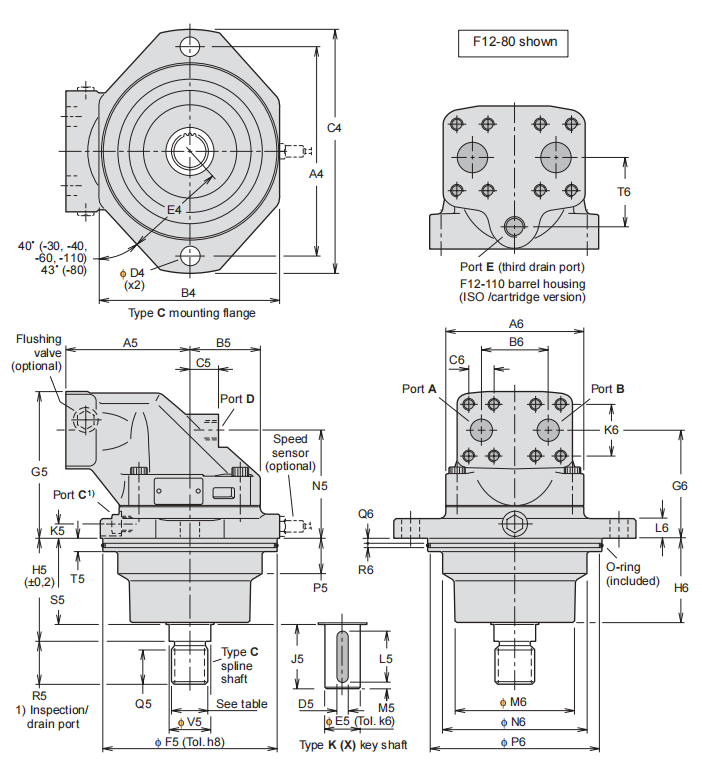

Размерная Диаграмма

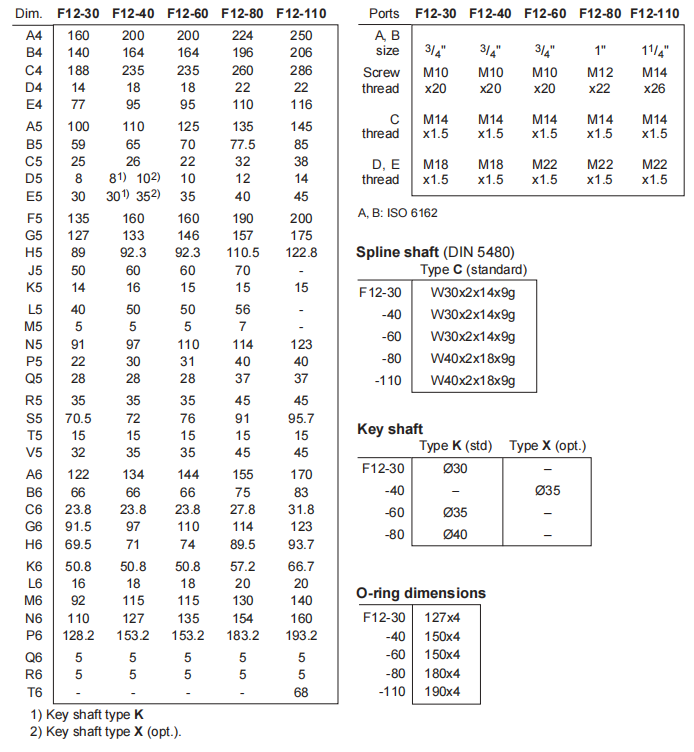

F12-30,F12-40, F12-60, F12-80 and F12-110
Код заказа

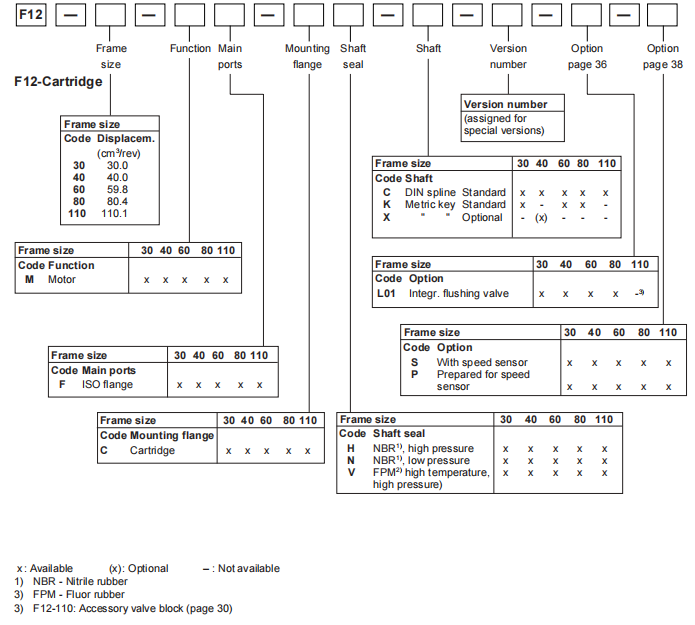

Картридж двигателя насоса F12

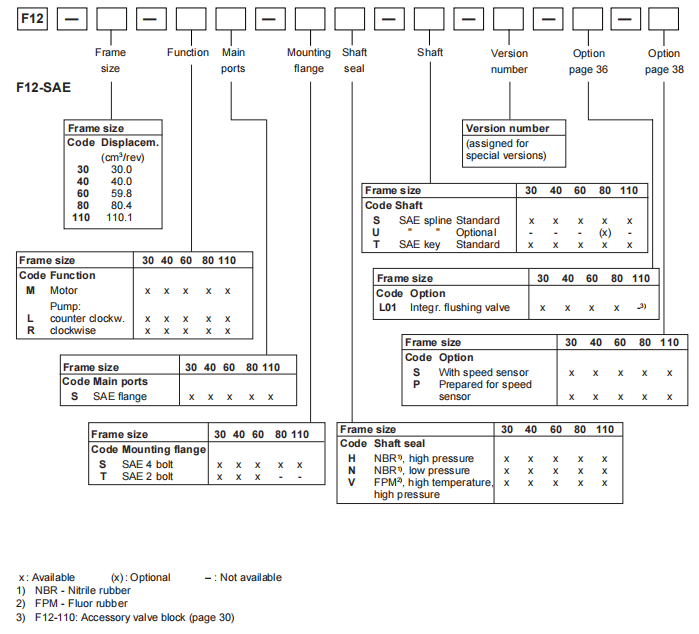

Parker F12-SAE
Frame size F12 | -030 | -040 | -060 | -080 | -090 | -110 | -125 | -152 | -162 | -182 | -250 |
Displacement [cm3/rev] | 30.0 | 40.0 | 59.8 | 80.4 | 93.0 | 110.1 | 125.0 | 149.8 | 163.1 | 179.8 | 242 |
Operating pressure 3) | | ||||||||||
max intermittent1) [bar] | 500 | 500 | 500 | 500 | 420 | 480 | 480 | 480 | 480 | 480 | 420 |
max continuous [bar] | 450 | 450 | 450 | 450 | 350 | 420 | 420 | 420 | 420 | 420 | 350 |
Motor operating speed 3) [rpm] | | ||||||||||
max intermittent 1) | 8600 | 6900 | 6400 | 5500 | 5100 | 4800 | 4600 | 4000 | 4000 | 4000 | 3000 |
max continuous | 7300 | 6300 | 5800 | 5100 | 4600 | 4400 | 4200 | 3700 | 3700 | 3700 | 2700 |
min continuous | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 |
Max pump selfpriming speed 2) | | ||||||||||
L or R function; max [rpm] | 3100 | 2800 | 2400 | 2200 | 2200 | 2000 | 2000 | 1700 | 1600 | 1500 | 1500 |
Motor input flow | | ||||||||||
max intermittent1) [l/min] | 258 | 276 | 383 | 440 | 474 | 528 | 575 | 608 | 648 | 728 | 726 |
max continuous [l/min] | 219 | 252 | 347 | 408 | 428 | 484 | 525 | 547 | 583 | 655 | 653 |
Drain temperature3) , max [°C] | 115 | 115 | 115 | 115 | 115 | 115 | 115 | 115 | 115 | 115 | 115 |
min [°C] | -40 | -40 | -40 | -40 | -40 | -40 | -40 | -40 | -40 | -40 | -40 |
Theoretical torque at 100 bar [Nm] | 47.6 | 63.5 | 94.9 | 127.6 | 147.6 | 174.8 | 198.4 | 241 | 257 | 289 | 384.1 |
Mass moment of inertia | | ||||||||||
(x10-3) [kg m2] | 1.7 | 2.9 | 5 | 8.4 | 8.4 | 11.2 | 11.2 | 21 | 21 | 21 | 46 |
Weight [kg] | 11.5 | 15.7 | 18.6 | 25.7 | 25.7 | 33 | 33 | 40 | 40 | 40 | 77 |
