Особенность

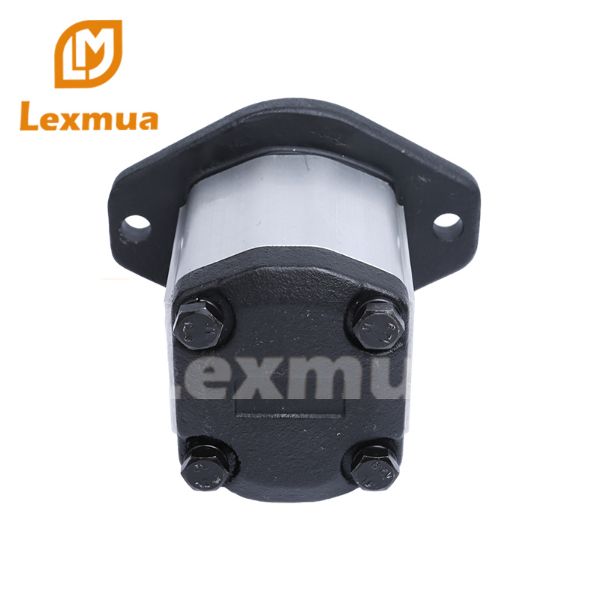

● В шестеренчатом насосе CBT-F4 используется высокопрочный алюминиевый сплав, который отличается легкостью и простотой монтажа
● Механизм автоматической компенсации осевого зазора и радиальный гидравлический баланс обеспечивают высокую объемную эффективность масляного насоса
● Самосмазывающиеся подшипники используются для повышения несущей способности насоса
● Формы входных и выходных соединений включают резьбу и фланец на выбор
● Формы соединений входного вала насосов серии CBT-F4 включают плоскую шпонку, прямоугольный шлиц, эвольвентный шлиц, шлиц SAE

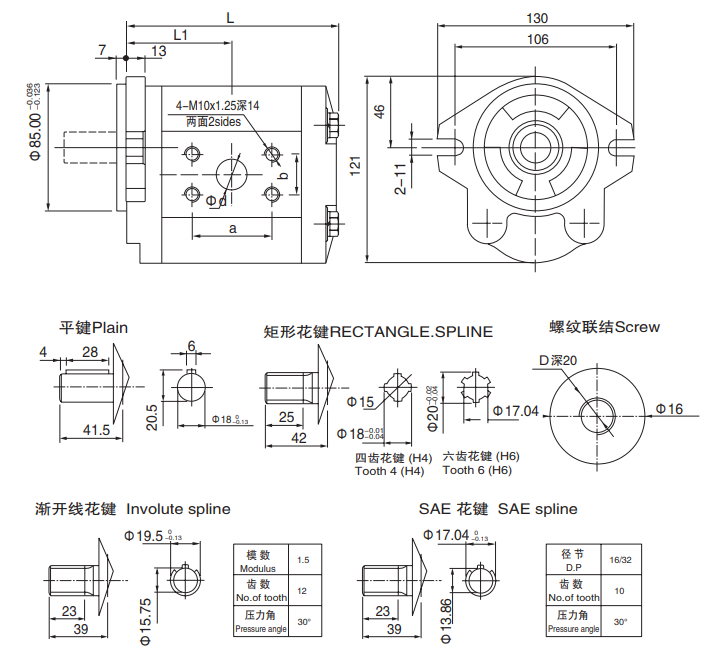

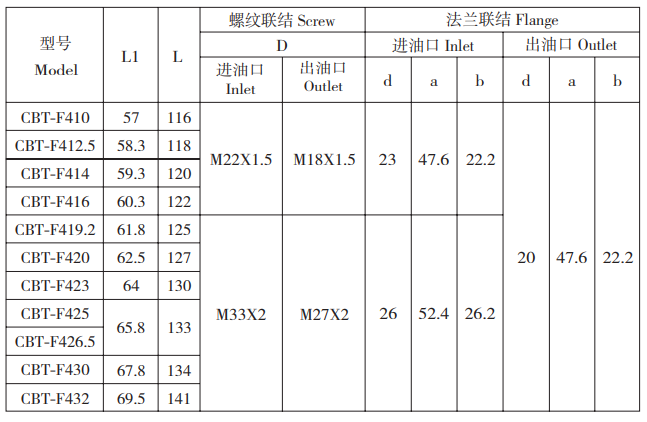

Размерная Диаграмма

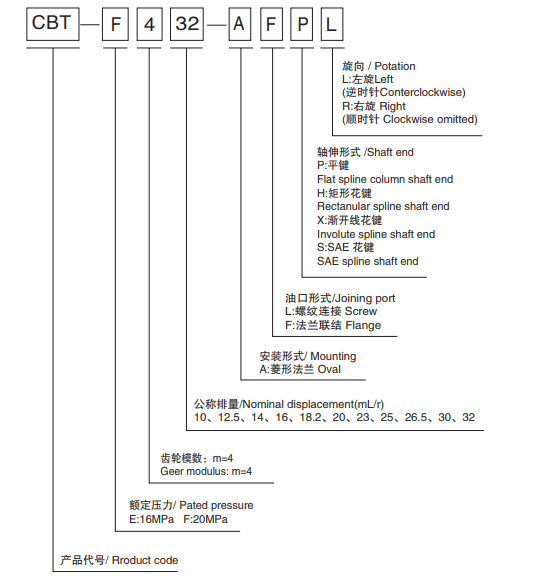

Код заказа
Приложение
Корпус шестеренного масляного насоса серии CBT-F4 изготовлен из высокопрочного алюминиевого сплава, а во внутренней конструкции используется ряд передовых технологий, таких как плавающая компенсация осевого зазора, радиальная балансировка, самосмазывание DU и т.д. Он обладает такими характеристиками, как высокая объемная эффективность, высокое давление, низкий уровень шума, высокая виброустойчивость и длительный срок службы. Он широко используется в автопогрузчиках, погрузчиках, экскаваторах, кранах, роликах и другой инженерной технике, а также в горнодобывающей, легкой промышленности, санитарии, сельскохозяйственной технике и других отраслях промышленности.
Model | Theo.disp (mL/r) | Pressure (Mpa) | Speed (r/min) | Volumetric Efficiency (%) | Weight (Kg) | |||
Rated | Max | Min | Rated | Max | ||||
CBT-F410 | 10 | 20 | 25 | 800 | 2500 | 3000 | 92 | 3.1 |
CBT-F412.5 | 12.5 | 3.2 | ||||||
CBT-F414 | 14 | 3.3 | ||||||
CBT-F416 | 16 | 3.4 | ||||||
CBT-F419.2 | 19.2 | 600 | 93 | 3.5 | ||||
CBT-F420 | 20 | 3.5 | ||||||
CBT-F423 | 23 | 3.6 | ||||||
CBT-F425 | 25 | 3.7 | ||||||
CBT-F426.5 | 26.5 | 3.7 | ||||||
CBT-F430 | 30 | 3.9 | ||||||
CBT-F432 | 32 | 40 | ||||||
Working oil (mm2/s) | Working oil temp(℃) | Filtrating accuracy （μm) | Volumetric efficiency (%) | |||||
20—43 Hydraulic oil | -20—80 | ≤25 | ≥90 | |||||
