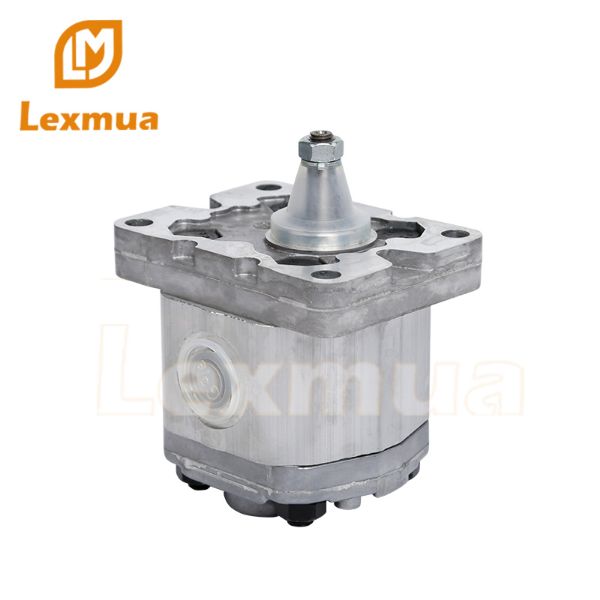

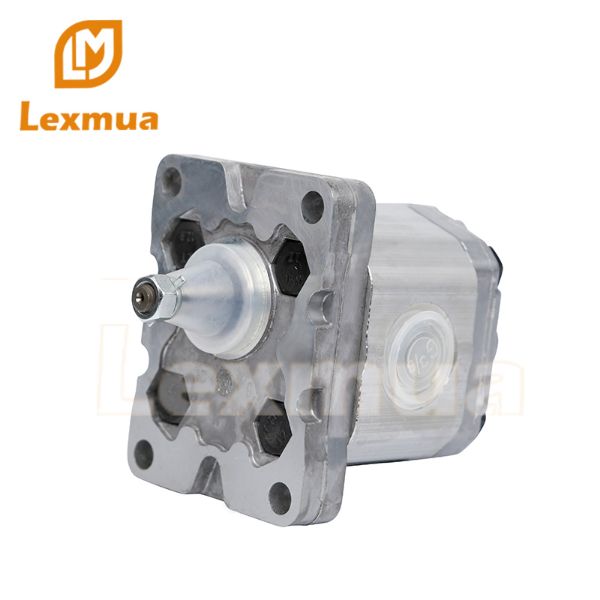

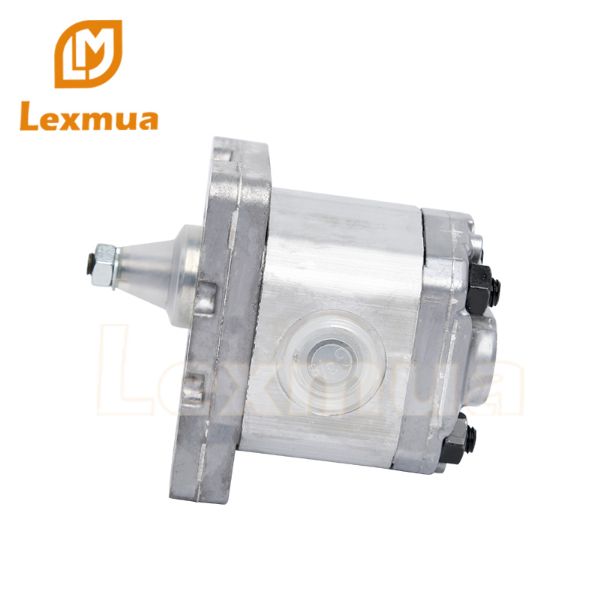

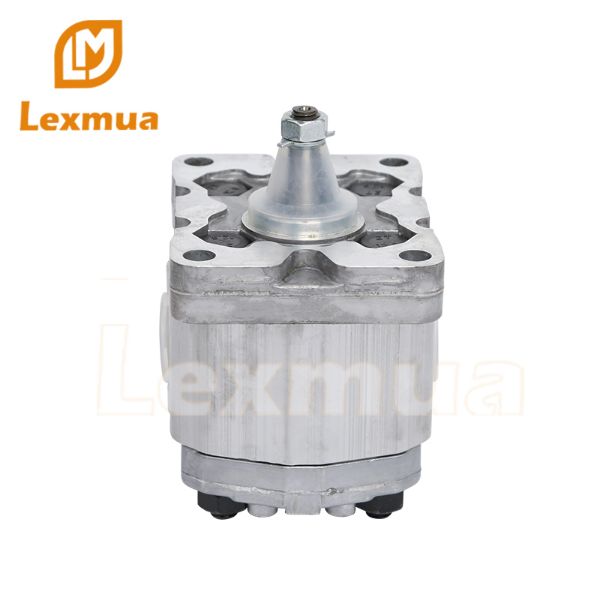

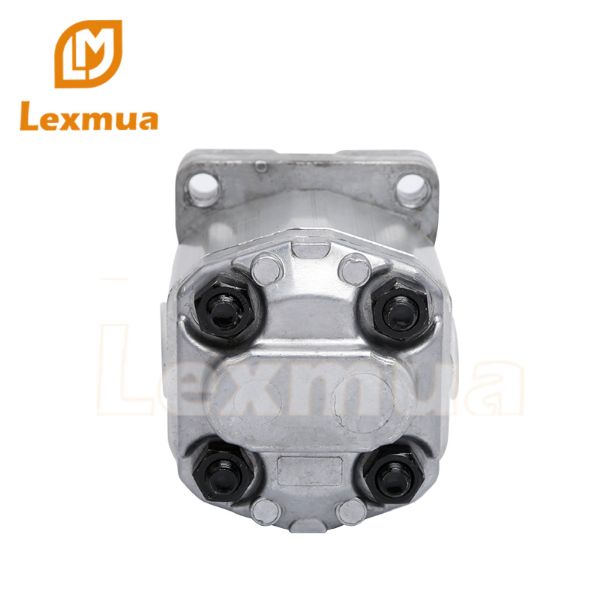

Шестеренчатый насос SNP1NN
В комплектацию насосов SNP1NN входят только европейские фланцы и валы (код 01BA, 01DA и 03CA).
SNP1NN 01BA (в разрезе)
Шестеренчатый насос SKP1NN
Диаметр вала SKP1NN больше, чем у SNP1NN. Он охватывает весь диапазон рабочих давлений при более высоком давлении, чем у SNP1IN и SNP1NN. В комплектацию входят фланцы и валы европейского стандарта и стандарта SAE (коды 02 BB, 02 FA, 06 SA и 06GA).
Шестеренный насос SKP1IN
Компания Danfoss предлагает дополнительный встроенный клапан сброса давления, встроенный в заднюю крышку. Когда давление на выходе достигает заданного значения, клапан осуществляет внутреннее опорожнение насоса и направляет весь поток из выходного отверстия насоса во входное. Насосы SNI1 оснащены только европейскими конфигурациями фланцев и валов (коды 01BA, 01 DA и 03CA).
SNP1В 03CA (в разрезе)

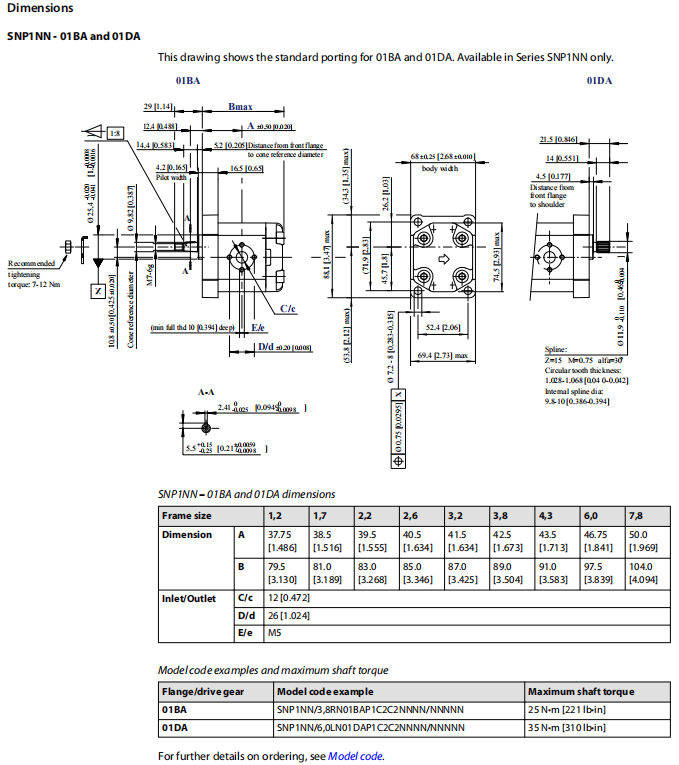

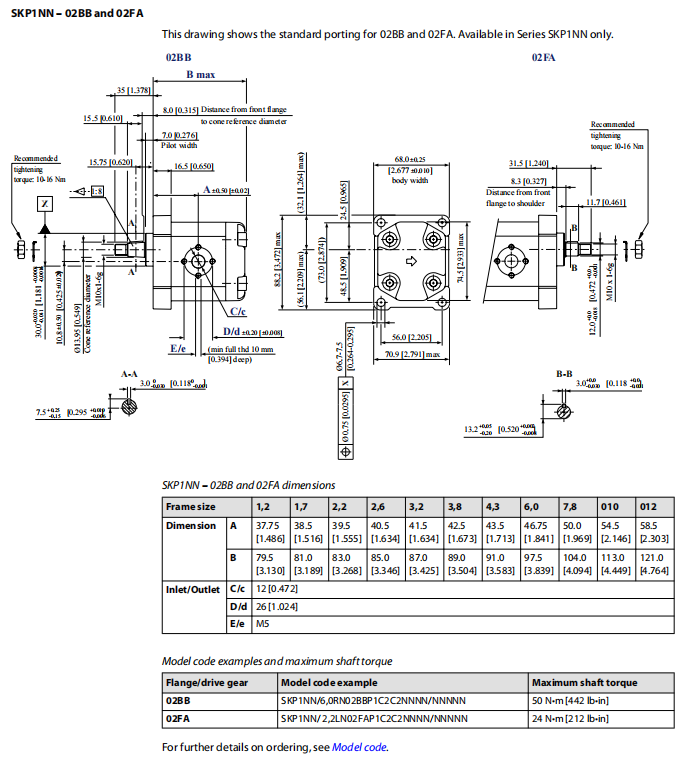

Размерная Диаграмма
Шестеренчатый насос серии Danfoss SNP1NN
Шестеренчатый насос серии Danfoss SKP1NN
Frame size | ||||||||||||
| 1,2 | 1,7 | 2,2 | 2,6 | 3,2 | 3,8 | 4,3 | 6,0 | 7,8 | 010 | 012 | |
Displacement | cm3/r ev [in3/ rev] |
1.18 [0.072] |
1.57 [0.096] |
2.09 [0.128] |
2.62 [0.160] |
3.14 [0.192] |
3.66 [0.223] |
4.19 [0.256] |
5.89 [0.359] |
7.59 [0.463] |
9.94 [0.607] |
12.00 [0.732] |
SNP1NN |
– |
– | ||||||||||
Peak pressure |
bar [psi] | 270 [3915] | 270 [3915] | 270 [3915] | 270 [3915] | 270 [3915] | 270 [3915] | 270 [3915] | 210 [3045] | 170 [2465] | ||
Rated pressure | 250 [3625] | 250 [3625] | 250 [3625] | 250 [3625] | 250 [3625] | 250 [3625] | 250 [3625] | 190 [2760] | 150 [2175] | |||
Minimum speed at 0-150 bar |
min-1 (rpm) |
800 |
800 |
600 |
600 |
600 |
600 |
500 |
500 |
500 | ||
Min. speed at 150 bar to rated pressure |
1200 |
1200 |
1000 |
1000 |
1000 |
1000 |
800 |
800 |
800 | |||
Maximum speed | 4000 | 4000 | 4000 | 4000 | 4000 | 4000 | 3000 | 3000 | 3000 | |||
SKP1NN* | ||||||||||||
Peak pressure |
bar [psi] | 270 [3915] | 270 [3915] | 270 [3915] | 270 [3915] | 270 [3915] | 270 [3915] | 270 [3915] | 250 [3625] | 220 [3190] | 170 [2465] | 140 [2030] |
Rated pressure | 250 [3625] | 250 [3625] | 250 [3625] | 250 [3625] | 250 [3625] | 250 [3625] | 250 [3625] | 230 [3335] | 200 [2900] | 150 [2175] | 120 [1740] | |
Minimum speed at 0-150 bar |
min-1 (rpm) |
800 |
800 |
800 |
800 |
800 |
800 |
600 |
600 |
600 |
600 |
600 |
Min. speed at 150 bar to rated pressure |
1200 |
1200 |
1000 |
1000 |
1000 |
1000 |
1000 |
800 |
800 |
800 |
– | |
Maximum speed | 4000 | 4000 | 4000 | 4000 | 4000 | 4000 | 3000 | 3000 | 3000 | 2000 | 2000 | |
All (SNP1NN, SKP1NN) | ||||||||||||
Weight | kg [lb] | 1.02 [2.26] | 1.05 [2.31] | 1.09 [2.40] | 1.11 [2.45] | 1.14 [2.51] | 1.18 [2.60] | 1.20 [2.65] | 1.30 [2.87] | 1.39 [3.06] | 1.55 [3.42] | 1.65 [3.64] |
Moment of inertia of rotating components | x 10-6 kg•m2 [x 10-6 lb•ft2] |
3.2 [77] |
3.7 [89] |
4.4 [105] |
5.1 [120] |
5.7 [136] |
6.4 [152] |
7.1 [168] |
9.3 [220] |
11.4 [271] |
14.6 [347] |
17.1 [407] |
Theoretical flow at maximum speed | l/min [US gal/ min] |
4.72 [1.25] |
6.28 [1.66] |
8.36 [2.21] |
10.48 [2.77] |
12.56 [3.32] |
14.64 [3.87] |
12.57 [3.32] |
17.67 [4.67] |
22.77 [6.02] |
19.88 [5.25] |
24 [6.34] |
