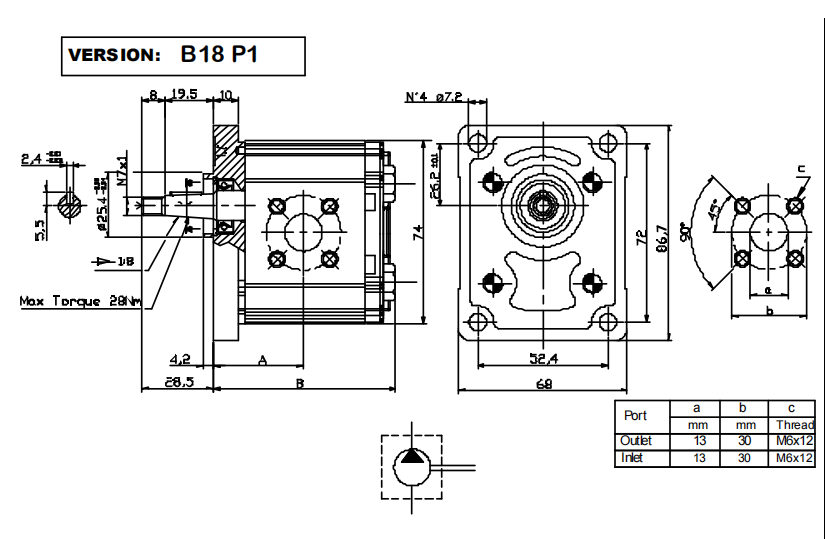

Размерная Диаграмма
Особенность
Такая конструкция делает их пригодными для тяжелых условий работы и способными передавать высокую гидравлическую мощность. Они обеспечивают очень хорошую механическую и объемную эффективность, а также низкий уровень шума. Всасывающие и напорные отверстия могут быть с газовой резьбой или фланцевыми соединениями.
Серия OT100 доступна в 11 вариантах рабочего объема от 0,73 куб.см/об до 7,6 куб.см/об: OT100 P07 | OT100 P11 | OT100 P16 | OT100 P20 | OT100 P25 | OT100 P32 | OT100 P40 | OT100 P49 | OT100 P58 | OT100 P65 | OT100 P79
Максимальное рабочее давление колеблется от 170 до 260 бар, при пиковом давлении от 220 до 300 бар и максимальных оборотах от 3500 до 5000 об/мин.
Корпус: Изготовлен из прочного чугуна или алюминия, что обеспечивает прочность и надежность.
Зубчатые колеса: Прецизионные зубчатые колеса из закаленной стали, обеспечивающие бесперебойную работу и увеличенный срок службы.
Эксплуатационные характеристики:
Рабочий объем: 100 куб.см/об (кубические сантиметры на оборот), подходит для различных гидравлических применений.
Максимальное давление: Способен выдерживать давление до 280 бар, обеспечивая отличную производительность в сложных условиях.
Эффективность: Высокая объемная эффективность, приводящая к минимальным потерям энергии и уменьшению тепловыделения.
Компактная конструкция: Компактная конструкция, что делает ее идеальной для установки в стесненных условиях.
Низкий уровень шума: Разработан с учетом низкого уровня шума, обеспечивающего более тихую работу.
Квалификация
| Тип | РАЗМЕЩЕНИЕ (куб.см/об) | Макс работающий давление Р1 ( бар ) | Вершина горы давление Р3 ( бар ) | Макс скорость (об/мин) | Размер А | Поглощенный крутящий момент при 150 бар ( Нм ) | код (Против часовой стрелки) | код (по часовой стрелке) | |
| (мм) | |||||||||
| ОТ 1ОО PО7 | 0,73 | 200 | 240 | 5000 | 31.30 | 64,5 | 1,8 | ПС1007081С | ПС1007081Д |
| ОТ 1ОО Р11 | 1,05 | 250 | 290 | 5000 | 31,90 | 65,6 | 2,4 | ПС1007082С | PS1007082D |
| ОТ 1ОО Р16 | 1,45 | 260 | 300 | 5000 | 32,75 | 67,3 | 4.2 | ПС1007083С | PS1007083D |
| ОТ 1ОО Р2О | 1,80 | 260 | 300 | 5000 | 33,45 | 68,7 | 5.2 | ПС1007084С | PS1007084D |
| ОТ 1ОО Р25 | 2,45 | 260 | 300 | 5000 | 34.50 | 70,8 | 6.7 | ПС1007085С | PS1007085D |
| ОТ 1ОО Р32 | 3,05 | 260 | 300 | 5000 | 35.50 | 72,8 | 8.3 | ПС1007086С | PS1007086D |
| ОТ 1ОО Р4О | 3,80 | 260 | 300 | 4500 | 36,90 | 75,6 | 10.1 | ПС1007087С | PS1007087D |
| ОТ 1ОО Р49 | 4,70 | 240 | 280 | 4500 | 38,45 | 78,7 | 12,7 | ПС1007088С | PS1007088D |
| ОТ 1ОО Р58 | 5,55 | 200 | 240 | 4000 | 40.00 | 81,8 | 15,0 | ПС1007089С | PS1007089D |
| ОТ 1ОО Р65 | 6,25 | 190 | 230 | 3750 | 41,25 | 84,3 | 16,8 | ПС1007090С | ПС1007090Д |
| ОТ 1ОО Р79 | 7,60 | 170 | 220 | 3500 |
