Особенность

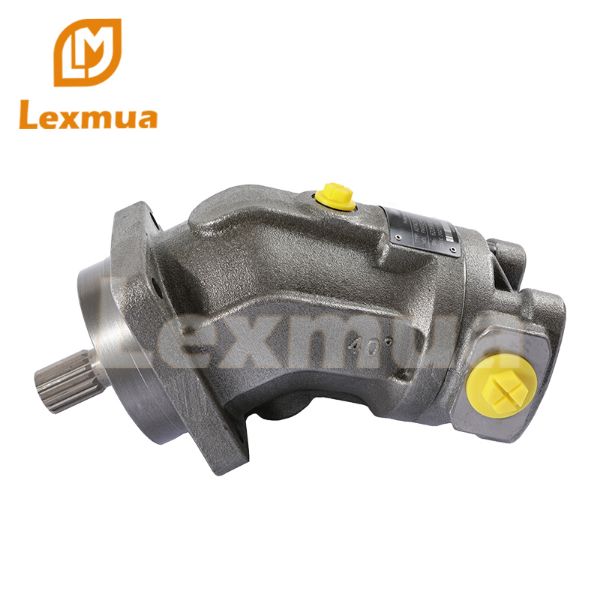

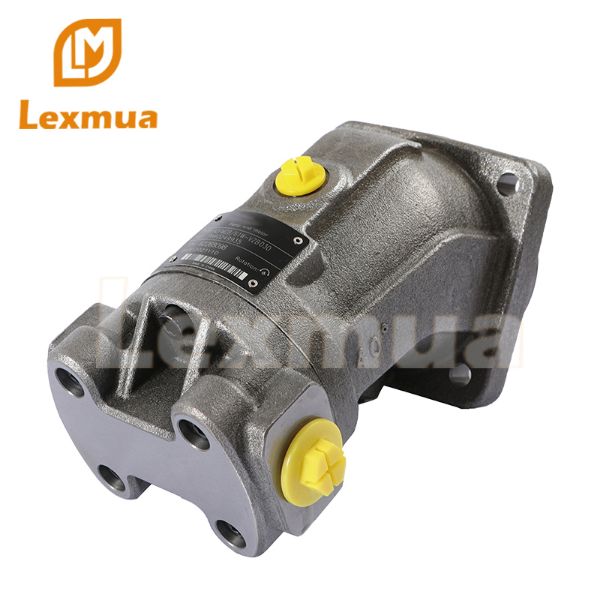

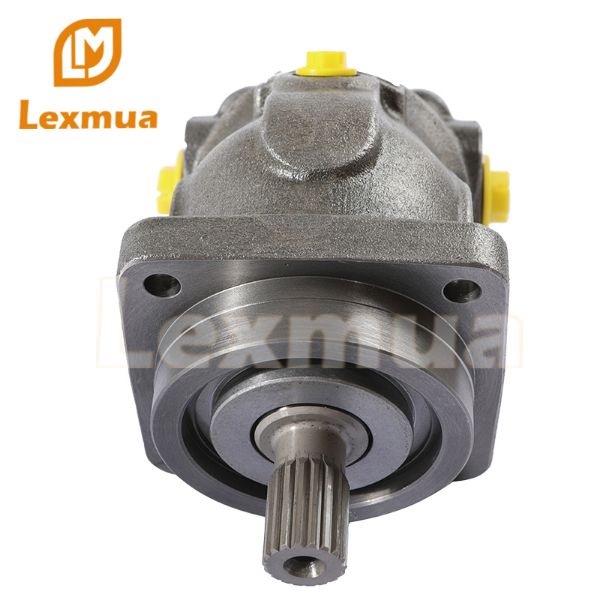

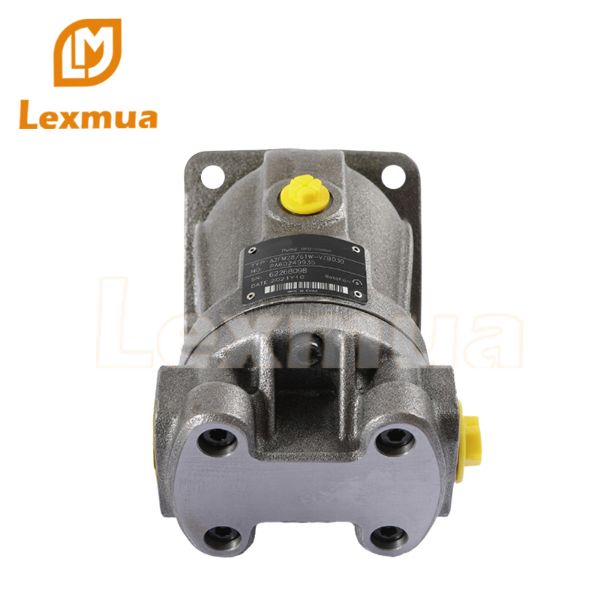

Серия двигателей Rexroth A2FM - это известные гидравлические аксиально-поршневые двигатели, известные своей эффективностью, надежностью и производительностью.
Диапазон рабочего объема: Доступны различные варианты рабочего объема, обычно от 2 см3/об. до 1000 см3/об.
Максимальное давление: Способен работать при давлении до 450 бар (6527 фунтов на квадратный дюйм).
Максимальная скорость: В зависимости от конкретной модели максимальная скорость может варьироваться от 1500 до 4250 оборотов в минуту.
Эффективность: Эти двигатели известны своим высоким общим КПД, способствующим оптимальному использованию энергии.
Варианты управления: Доступны различные конфигурации управления, такие как постоянное перемещение, переменное перемещение и регулировка угла наклона поворотной пластины.
Компактная конструкция: Серия A2FM отличается компактной и легкой конструкцией, что делает ее подходящей для различных применений.
Широкий спектр применения: Эти двигатели находят применение во многих отраслях промышленности, включая строительство, сельское хозяйство, лесоводство и погрузочно-разгрузочные работы.
Совместимость: Разработан таким образом, чтобы быть совместимым с различными гидравлическими жидкостями, что делает его универсальным для различных условий эксплуатации.
Варианты вала: Доступны различные варианты вала, обеспечивающие простоту интеграции в различные системы.

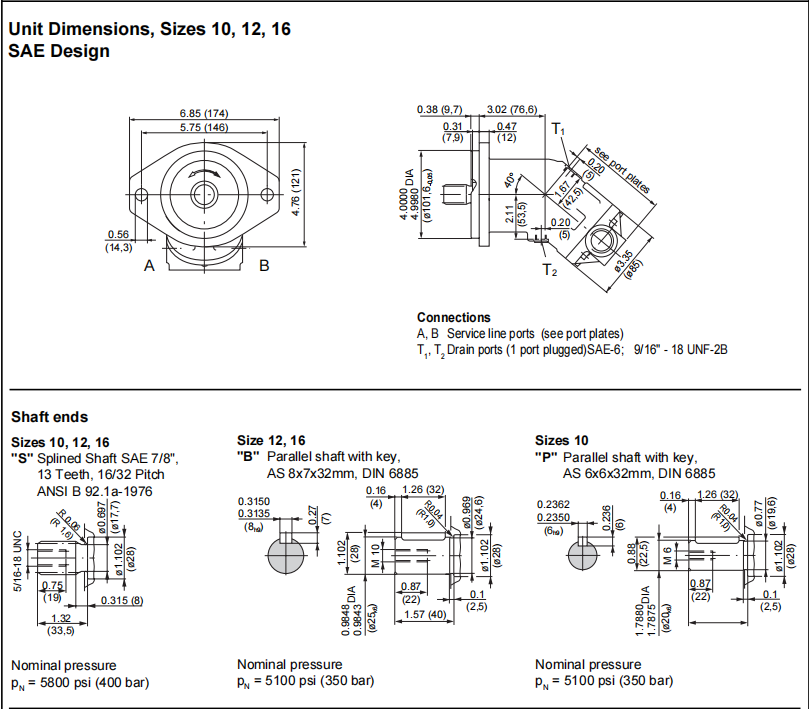

Размерная Диаграмма
Аксиально-поршневые моторы A2FM Rexroth
| Size | NG | 5 | 10 | 12 | 16 | 23 | 28 | 32 | 45 | 56 | 63 | 80 | |
| Displacement | Vg | cm3 | 4.93 | 10.3 | 12 | 16 | 22.9 | 28.1 | 32 | 45.6 | 56.1 | 63 | 80.4 |
| Speed maximum | nnom | rpm | 10000 | 8000 | 8000 | 8000 | 6300 | 6300 | 6300 | 5600 | 5000 | 5000 | 4500 |
|
| nmax | rpm | 11000 | 8800 | 8800 | 8800 | 6900 | 6900 | 6900 | 6200 | 5500 | 5500 | 5000 |
| Input flow | qV | L/min | 49 | 82 | 96 | 128 | 144 | 177 | 202 | 255 | 281 | 315 | 362 |
| Torque at Vg and | Dp = 350 bar | T Nm | 24.7 | 57 | 67 | 89 | 128 | 157 | 178 | 254 | 313 | 351 | 448 |
|
| Dp = 400 bar | T Nm | – | 66 | 76 | 102 | 146 | 179 | 204 | 290 | 357 | 401 | 512 |
| Rotary stiffness | c | kNm/rad | 0.63 | 0.92 | 1.25 | 1.59 | 2.56 | 2.93 | 3.12 | 4.18 | 5.94 | 6.25 | 8.73 |
| Moment of inertia for | JGR | kgm2 | 0.00006 | 0.0004 | 0.0004 | 0.0004 | 0.0012 | 0.0012 | 0.0012 | 0.0024 | 0.0042 | 0.0042 | 0.0072 |
| Maximum angular | a | rad/s2 | 5000 | 5000 | 5000 | 5000 | 6500 | 6500 | 6500 | 14600 | 7500 | 7500 | 6000 |
| Case volume | V | L | - | 0.17 | 0.17 | 0.17 | 0.2 | 0.2 | 0.2 | 0.33 | 0.45 | 0.45 | 0.55 |
| Mass (approx.) | m | kg | 2.5 | 5.4 | 5.4 | 5.4 | 9.5 | 9.5 | 9.5 | 13.5 | 18 | 18 | 23 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| Size | NG | 90 | 107 | 125 | 160 | 180 | 200 | 250 | 355 | 500 | 710 | 1000 | |
| Displacement | Vg | cm3 | 90 | 106.7 | 125 | 160.4 | 180 | 200 | 250 | 355 | 500 | 710 | 1000 |
| Speed maximum | nnom | rpm | 4500 | 4000 | 4000 | 3600 | 3600 | 2750 | 2700 | 2240 | 2000 | 1600 | 1600 |
|
| nmax | rpm | 5000 | 4400 | 4400 | 4000 | 4000 | 3000 | - | - | - | - | - |
| Input flow | qV | L/min | 405 | 427 | 500 | 577 | 648 | 550 | 675 | 795 | 1000 | 1136 | 1600 |
| Torque at Vg and | Dp = 350 bar | T Nm | 501 | 594 | 696 | 893 | 1003 | 1114 | 1393 | 1978 | 2785 | 3955 | 5570 |
|
| Dp = 400 bar | T Nm | 573 | 679 | 796 | 1021 | 1146 | 1273 | - | - | - | - | - |
| Rotary stiffness | c | kNm/rad | 9.14 | 11.2 | 11.9 | 17.4 | 18.2 | 57.3 | 73.1 | 96.1 | 144 | 270 | 324 |
| Moment of inertia for | JGR | kgm2 | 0.0072 | 0.0116 | 0.0116 | 0.022 | 0.022 | 0.0353 | 0.061 | 0.102 | 0.178 | 0.55 | 0.55 |
| Maximum angular | a | rad/s2 | 6000 | 4500 | 4500 | 3500 | 3500 | 11000 | 10000 | 8300 | 5500 | 4300 | 4500 |
| Case volume | V | L | 0.55 | 0.8 | 0.8 | 1.1 | 1.1 | 2.7 | 2.5 | 3.5 | 4.2 | 8 | 8 |
| Mass (approx.) | m | kg | 23 | 32 | 32 | 45 | 45 | 66 | 73 | 110 | 155 | 325 | 336 |
