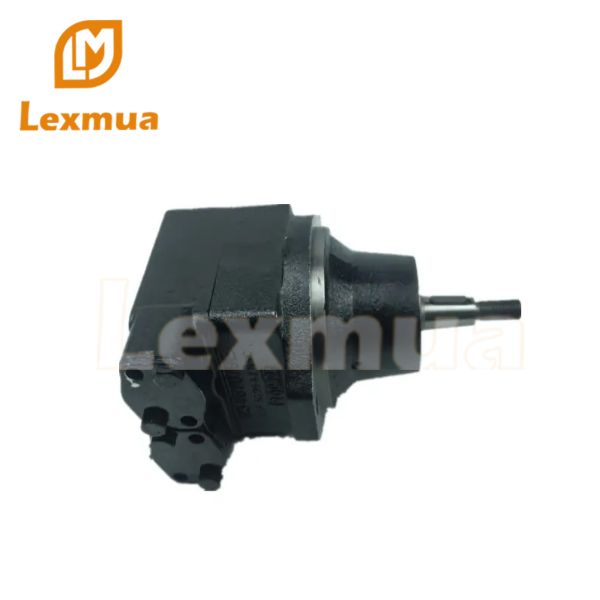

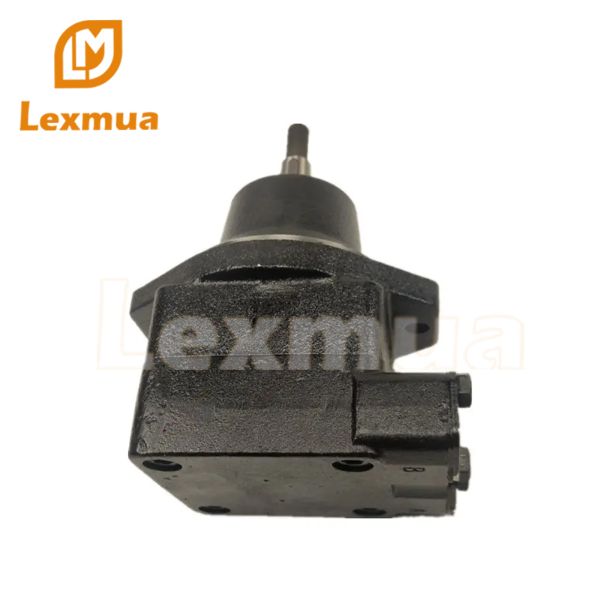

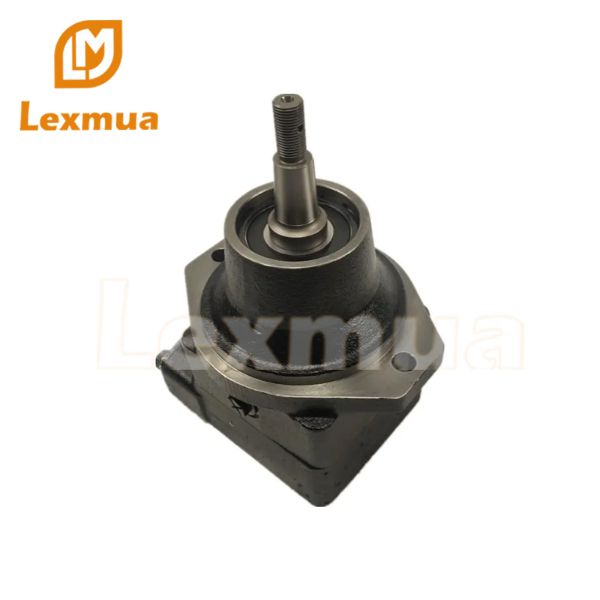

Особенность
• Вал лопастного двигателя M5BF приводится в движение ротором. Лопасти, плотно вставленные в пазы ротора
ОДИНОЧНЫЙ КАРТРИДЖ перемещается в радиальном направлении для уплотнения кулачкового кольца. Кольцо состоит из двух основных и двух второстепенных
радиальных секций, соединенных переходными секциями, называемыми пандусами. Эти контуры и
давление, оказываемое на них, диаметрально сбалансированы.
• Гидравлические штифты и легкие пружины прижимают лопатки радиально к контуру кулачка
, обеспечивая уплотнение при нулевой скорости, так что двигатель может развивать пусковой момент. На более
высоких скоростях пружинам и штифтам помогает центробежная сила. Радиальные канавки
а отверстия в лопатках постоянно выравнивают радиальные гидравлические усилия, действующие на лопатки
. Жидкость поступает в картридж двигателя и выходит из него через отверстия в боковых
пластинах на рампах. Каждый порт двигателя соединяется с двумя диаметрально противоположными рампами.
Жидкость под давлением, поступающая в отверстие А, вращает ротор по часовой стрелке. Ротор
транспортирсделанный на заказ
Особое внимание уделяется нашим услугам по изготовлению изделий по индивидуальным размерам и персонализации логотипа. Создайте идеальную модель в соответствии с вашими потребностями, сохранив при этом свой уникальный фирменный стиль.ует его к отверстиям рампы, которые соединяются с портом В, из которого он возвращается на
сторону низкого давления системы. Давление в отверстии В приводит к вращению ротора
против часовой стрелки.
• Ротор отделен в осевом направлении от боковых поверхностей пластины пленкой жидкости. То
передняя боковая панель прижимается к кулачковому кольцу под действием давления, сохраняя оптимальный
зазор при изменении размеров в зависимости от температуры и давления. 3-ходовой челночный
клапан на боковой панели создает прижимное давление в отверстии A или B, в зависимости от того, какое из них самое
высокое.
• Материалы подобраны таким образом, чтобы обеспечить длительный срок службы. Лопасти, ротор и кулачковое кольцо
изготовлены из закаленных высоколегированных сталей. Боковые пластины из литой полустали подвергаются химическому
травлению для получения мелкокристаллической поверхности, обеспечивающей хорошую смазку при запуске.

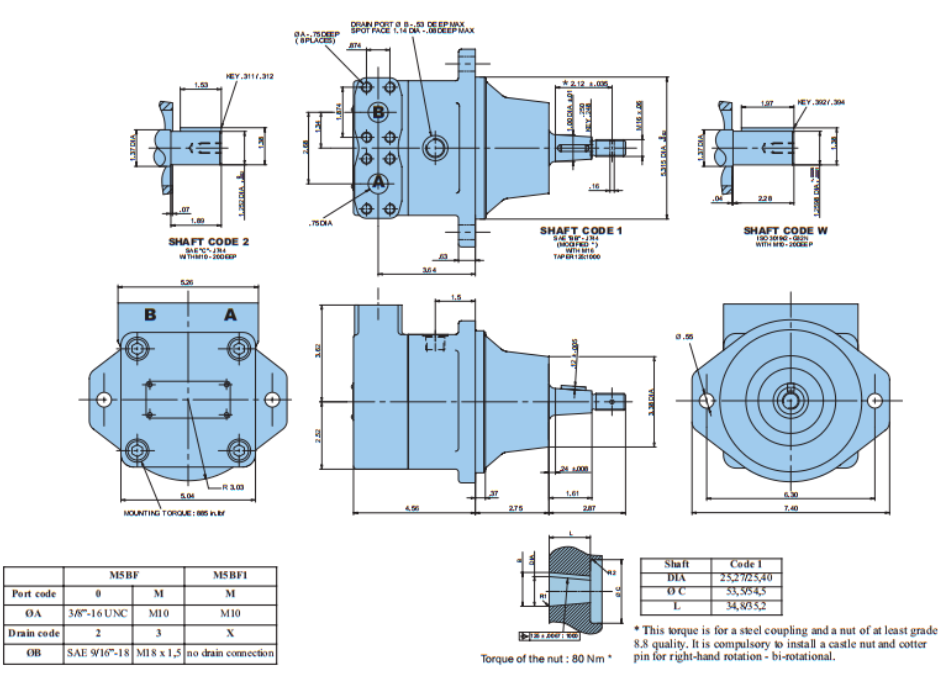

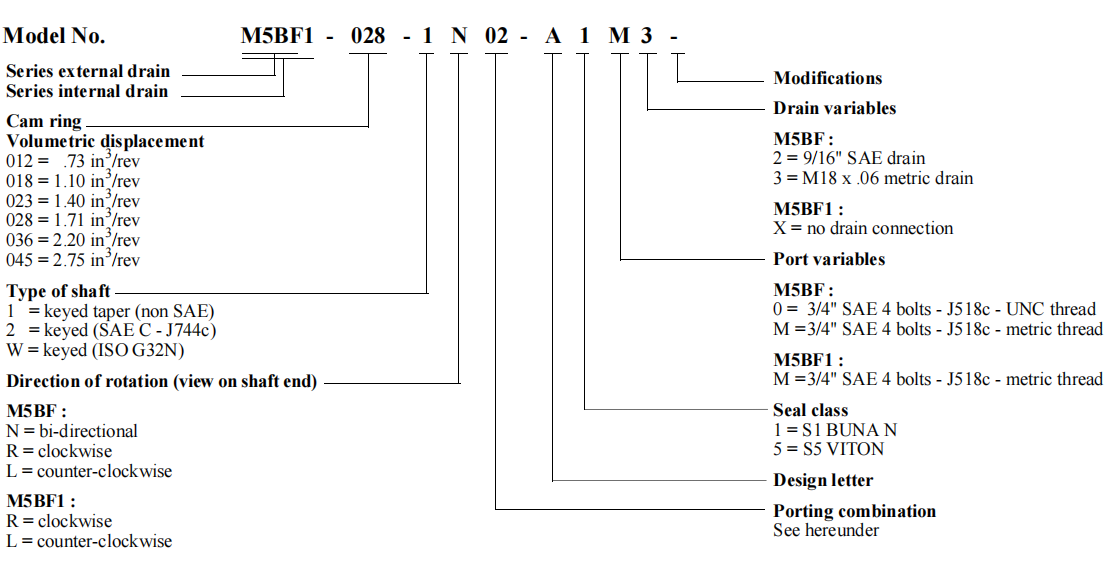

Размерная Диаграмма
Series |
Cartridge | Theoretical displacement | Theoretical torque | Theoretical power at 100 RPM | Typical data 2000 RPM - 4650 PSI | |
in3/rev | in-lbf/PSI | HP/100 PSI | in/lbf | HP | ||
M5B* | 012 | 0.73 | 0,116 | 0,0184 | 447.8 | 14.2 |
018 | 1.10 | 0,175 | 0,0278 | 718.6 | 22.8 | |
023 | 1.40 | 0.223 | 0.0354 | 943.4 | 29.9 | |
028 | 1.71 | 0,272 | 0,0432 | 1169.0 | 37.1 | |
036 | 2.20 | 0,350 | 0,0536 | 1529.2 | 48.5 | |
045 | 2.75 | 0,437 | 0,0694 | 1681.41) | 53.41) |
