Особенность

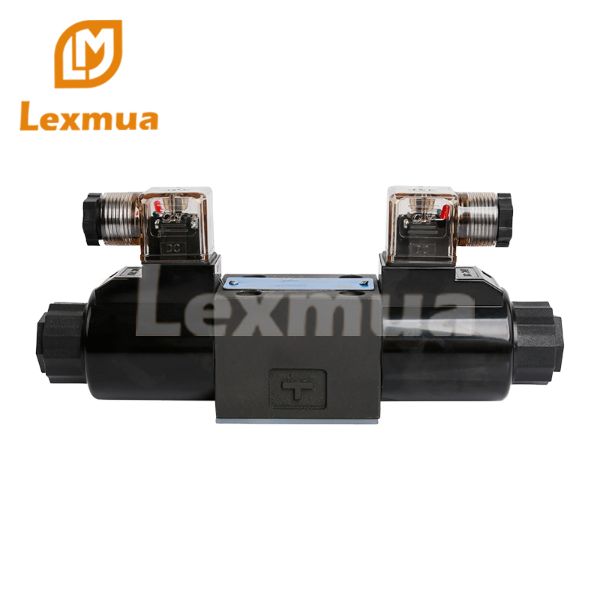

Это управляемые соленоидом направляющие клапаны высокого давления, высокого
расхода и низкого перепада давления, характеристики которых могут быть реализованы
за счет использования мощного соленоида мокрого типа и рациональной
конструкции проточного канала.
Высокое давление и высокая скорость потока
По сравнению с нашими существующими линиями, как давление, так и расход
этих клапанов значительно увеличены.
● Макс. Рабочее давление: прибл. увеличение на 10 % [31,5→35 МПа (4570 →5080 фунтов на квадратный дюйм)]
● Макс. Обратное давление в Т-образной линии: прибл. увеличение на 30 % [16→21 МПа (2320 →3050 фунтов на квадратный дюйм)]
● Макс. Расход: увеличен приблизительно на 60 % [63→ 100 л/мин (16,64 →26,42 об/мин в США)]
Низкий перепад давления
Перепад давления в этих клапанах снижен на 10% с 1,0 до 0,9
МПа (от 145 до 131 фунтов на квадратный дюйм) по сравнению с нашими существующими линиями*; клапаны
эффективно снижают энергопотребление установки.
{* При расходе: 60 Л/мин (15,9 американских галлонов в минуту), тип золотника: 3C2 (P→A)}
Компактность и малая масса
Несмотря на высокое давление, большой расход и низкий перепад давления,
корпуса этих клапанов компактны и легки благодаря двойным соленоидам постоянного тока;
общая длина и масса уменьшены с 210 до 205 мм (с 8,26 до 8,07
дюйм) и от 2,2 до 1,85 кг (от 4,85 до 4,08 фунтов) соответственно.
Доступен безударный тип
В дополнение к стандартным клапанам для высокого давления и высокого расхода
также доступен безударный тип, способный свести к минимуму шум и вибрацию в трубопроводе
при замене золотника.
Стабильная работа
Благодаря мощной магнитной и пружинной силе соленоидов эти
клапаны обладают высокой устойчивостью к загрязнениям и особенно стабильной
работой.
Высокая пыле- и водонепроницаемость, эквивалентная IP65
Эти клапаны обладают превосходной пыле- и водонепроницаемостью
характеристики в соответствии с I. E. C. Pub. 529. IP65 и JIS C
0920 IP65 (пыле- и струйозащищенный тип).
● Может использоваться в изделиях различных стандартов
Эти стандартные клапаны сертифицированы CE для установки в оборудование за рубежом.
Также доступны продукты, сертифицированные UL / CSA

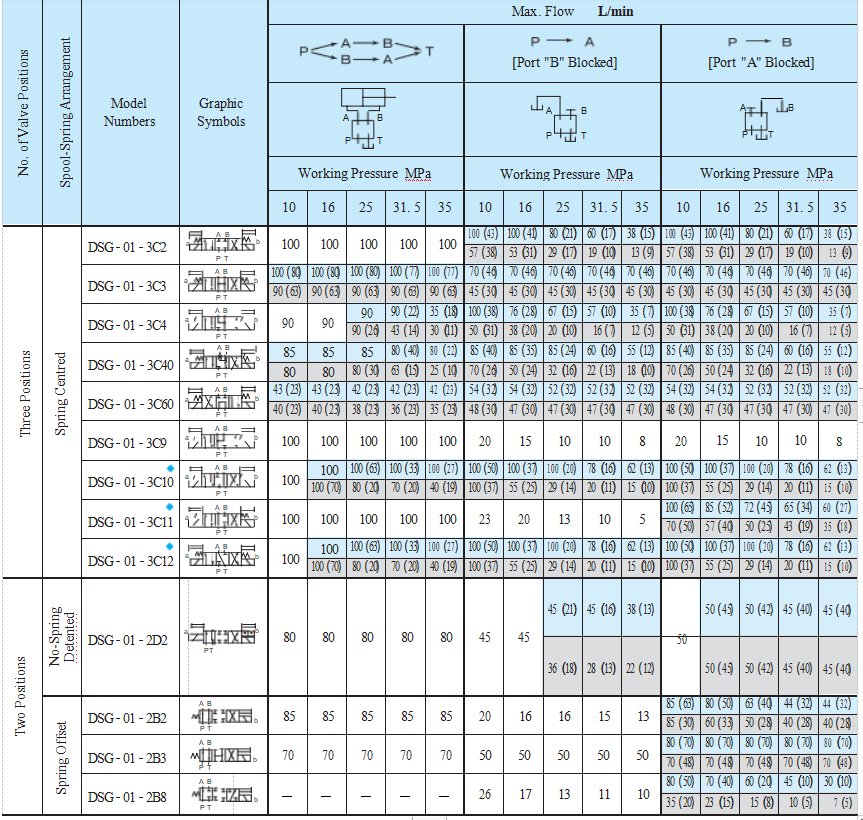

| Valve Type | Model Numbers | Max. Flow★2 L/min (U.S.GPM) | Max. Operating Pressure MPa (PSI) | Max. T-Line Back Pressure MPa (PSI) | Max. Changeover Frequency Cycle/min {min–1 } | Mass kg (lbs.) |
|
Standard Type | DSG-01-3C | 100 (26.4) | 35 (5080) | 21 (3050) | 300 R Type Sol. Only 120 | 1.85 (4.08) |
| DSG-01-2D2- | ||||||
| DSG-01-2B | 1.4(3.09) | |||||
| Shockless Type | S-DSG-01-3C | 63 (16.6) | 25 (3630) | 21 (3050) | 120 | 1.85(4.08) |
| S-DSG-01-2B2- | 1.4(3.09) | |||||
|
Low Wattage(14W) Type ★1 | L-DSG-01-3C |
40 (10.6) |
16 (2320) |
16 (2320) | 300 R Type Sol. Only 120 | 1.85 (4.08) |
| L-DSG-01-2D2- | ||||||
| L-DSG-01-2N | ||||||
| L-DSG-01-2B | 1.4(3.09) |
-
