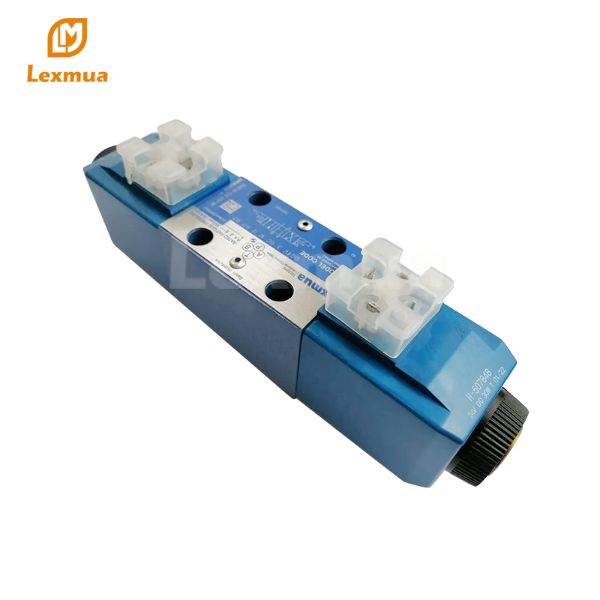

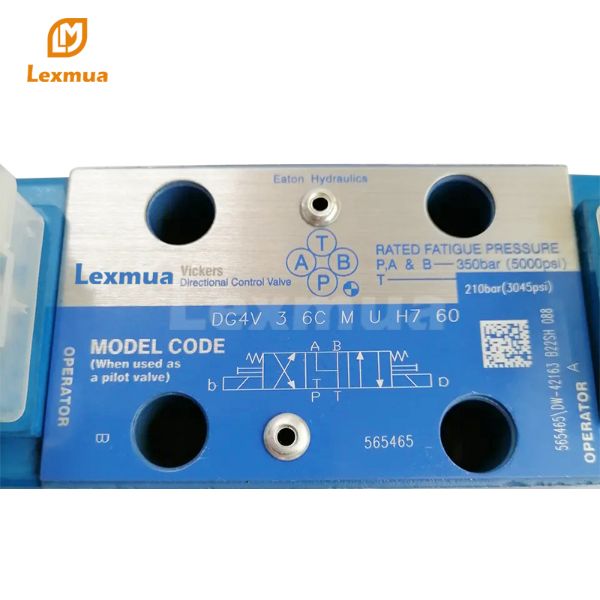

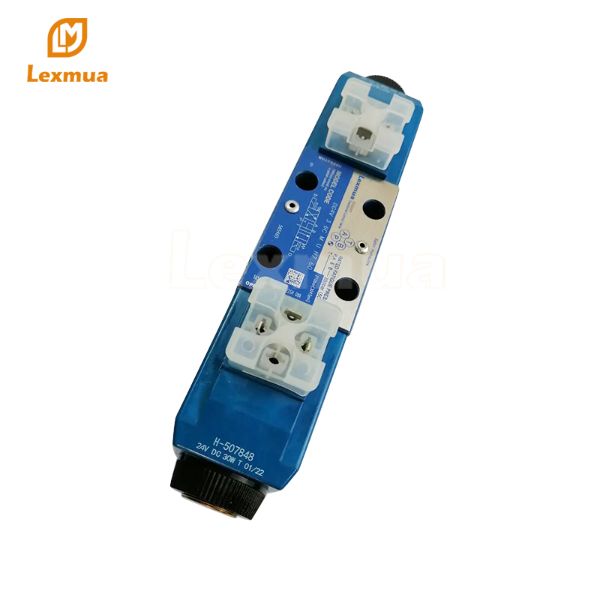

Vickers DG4V Гидрораспределители Электромагнитные

Тип DG4V-3 представляет собой четырехходовой регулирующий клапан с прямым электромагнитным приводом. Их основная функция в гидравлическом контуре заключается в управлении потоком жидкости. Это, в свою очередь, будет определять направление движения гидроцилиндра или направление вращения гидромотора. Подключение порта осуществляется путем установки клапана на подложку или коллектор. Клапан оснащен электромагнитом с мокрым якорем.

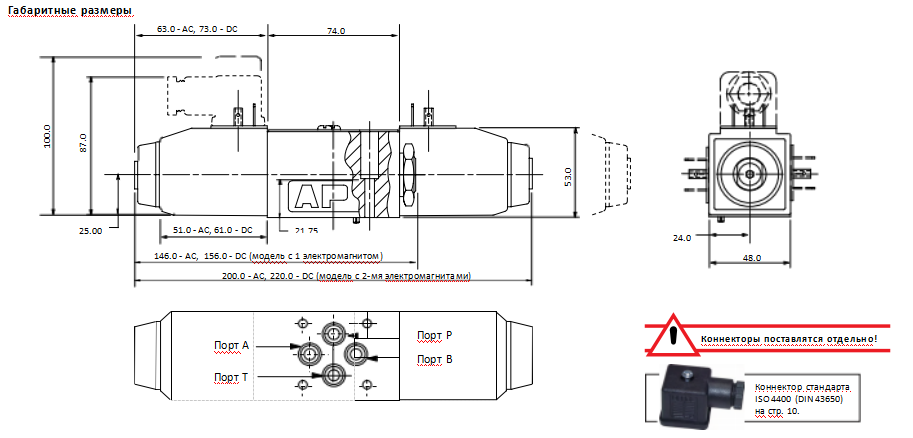

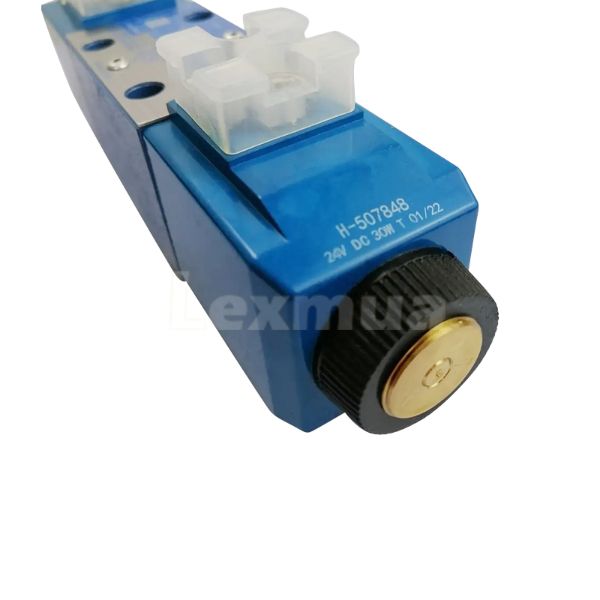

Электрическое подключение клапана осуществляется в распределительной коробке или через различные штекерные разъемы (например, тип катушки DIN 43650).

Lexmua@mail.ru

Pressure Limits P, A and B ports		350 bar (5075 psi) 350 bar (5075 psi) .				350 bar (5075 psi)
T port:		100 bar (1450 psi) 210 bar (3045 psi)				210 bar (3045 psi)
Flow rating		See performance data See performance data				See performance data
Relative duty factor		Continuous; ED = 100% Continuous; ED = 100%				Continuous; ED = 100%
Type of protection: ISO 4400 coils with plug fitted correctly		IEC 144 class IP65 IEC 144 class IP65				IEC 144 class IP65
Coil winding		Class H Class H				Class H
Lead wires (coils type F***)		Class H Class H				Class H
Coil encapsulation		Class F Class F				Class F
Maximum		Permissable voltage fluctuation: Refer to temperature limits. Refer to temperature limits.				Refer to Temperature Limits
Minimum		90% rated 90% rated				90% rated
Typical response times at 100% rated volts measured from application/removal of voltage to full spool displacement of “2C” spool at: Flow rate P-A, B-T 20 I/min (5.3 USgpm) 40 I/min (10.6 USgpm} 20 I/min (5.3 Usgpm)
Pressure 175 bar (2537 psi} 175 bar (2537 psi) 175 bar (2527 PSI}
AC H energizing 18ms 15ms 18ms
AC H de-energizing 32 ms 23 ms 32 ms
DC (=) energizing 60 ms 45 ms 60ms
DC (=) de-energizing 40 ms 28 ms 40ms
Power consumption, AC solenoids (for coils listed in model code).		Initial VA (RMS)	Holding VA (RMS)	Initial VA (RMS)	Holding VA (RMS)	Initial VA (RMS)	Holding VA (RMS)
Full power coils: Dual frequency coils at 50 Hz		265 49 280 61 NIA
Dual frequency coils at 60 HZ		260 48 300 58 N/A
Low power coils, “BL” and “DL”: (Not available with “N” − No-spring detented models)		Low power coils not usable with DG4V-3S valves.		170 37 N/A
Dual frequency coils at 50 Hz		− − 190 37 NIA
Dual frequency coils at 60 Hz		− − − − N/A
Power consumption, DC solenoids at rated voltage and 20 C (68 F).
Full power coils:
12V, model type “G” 30W − 30W − NIA
24V, model type “H” 30W − 30W − N/A
Low 12V,	power coils: model type “GL”	Low power coils not usable with DG4V-3S valves.		− 18W NIA
24V, model type "HL" 18W − N/A
24V, HM Coil BW − N/A
