H1D Гидромоторы Особенность
Изделие с изогнутой осью H1B построено на основе усовершенствованного управления и доступно в широком диапазоне перемещений. Он разработан с учетом требований качества и надежности и предлагает расширенную функциональность, большую общую эффективность и простоту установки. Благодаря проверенной технологии изгиба оси на 32 градуса, возможности нулевого градуса и более высокой общей эффективности наши двигатели с изогнутой осью H1B также обладают значительными преимуществами. Приводная система серии Danfoss H1 обеспечивает улучшенное управление мощностью двигателя и включает расширенные функции защиты от скольжения или помощи при движении колесом. Системы H1 также могут быть оптимизированы в соответствии с требованиями конкретных функций транспортного средства.

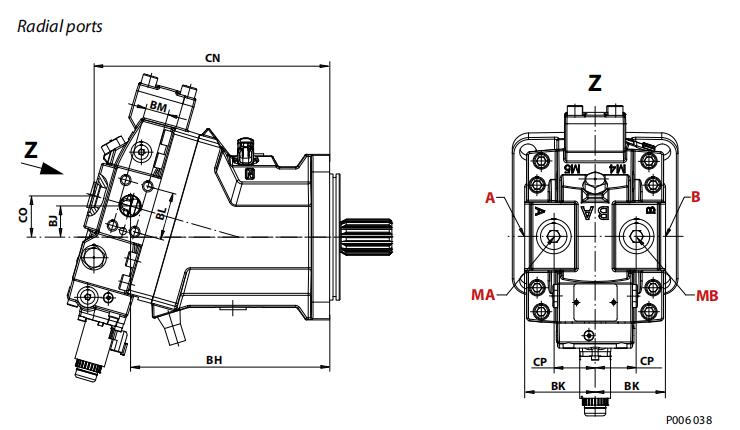

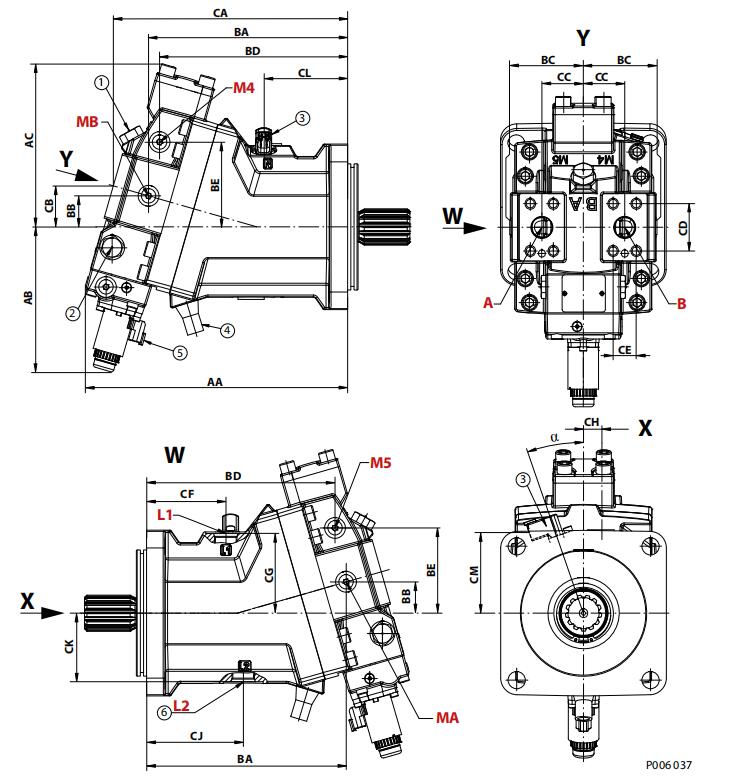

Размерная Диаграмма
Особенность
Максимальное давление: Может работать при максимальном давлении до 350 бар (5075 фунтов на квадратный дюйм).
Диапазон скоростей: Подходит для широкого диапазона скоростей, обычно от 600 до 3000 оборотов в минуту.
Вход и выход: Насос имеет стандартное гидравлическое отверстие и обычно выпускается различных размеров для обеспечения гибкости конструкции гидравлической системы.
Совместимость с жидкостями: Совместим с целым рядом гидравлических жидкостей, включая гидравлические жидкости и жидкости на минеральной основе.
Дизайн: Известный своей прочной конструкцией, он подходит для промышленного и мобильного применения.
Варианты управления: Предусмотрены различные варианты управления, включая компенсацию давления и измерение нагрузки, для достижения точного управления различными гидравлическими системами.
Приложения
сделанный на заказ
Features | Unit | Size | ||||||
H1D 060 | H1D 080 | H1D 110 | H1D 160 | H1D 210 | H1D 250 | |||
Displacement | maximum | cm3 [in3] | 60 [3.66] | 80 [4.88] | 110 [6.71] | 160 [9.76] | 210 [12.81] | 250 [15.25] |
minimum | 12 [0.73] | 16 [0.98] | 22 [1.34] | 32 [1.95] | 42 [2.56] | 50 [3.05] | ||
Theoretical flow at max. displ. | at rated speed | l/min [USgal/min] | 216 [57] | 256 [68] | 319 [84] | 416 [110] | 504 [133] | 550 [145] |
at max. speed | 270 [71] | 328 [87] | 407 [108] | 528 [139] | 630 [166] | 700 [185] | ||
Theoretical torque at max. displacement | N•m/bar [lb•in/1000 psi] | 0.96 [583] | 1.27 [777] | 1.75 [1069] | 2.55 [1555] | 3.34 [2038] | 3.98 [2426] | |
Theor. corner power at rated speed and max. working pressure (∆p = 450 bar [6527 psi]) | kW [hp] | 266 [357] | 321 [430] | 396 [531] | 513 [689] | 609 [817] | 684 [917] | |
Mass moment of inertia of rotating components | kg•m2 [slug•ft2] | 0.0038 [0.0028] | 0.0062 [0.0046] | 0.0108 [0.0080] | 0.0211 [0.0156] | 0.0306 [0.0226] | 0.0402 [0.0296] | |
Case volume | l [USgal] | 0.9 [0.24] | 1.0 [0.26] | 1.4 [0.37] | 2.7 [0.71] | 2.8 [0.74] | 4.1 [1.08] | |
