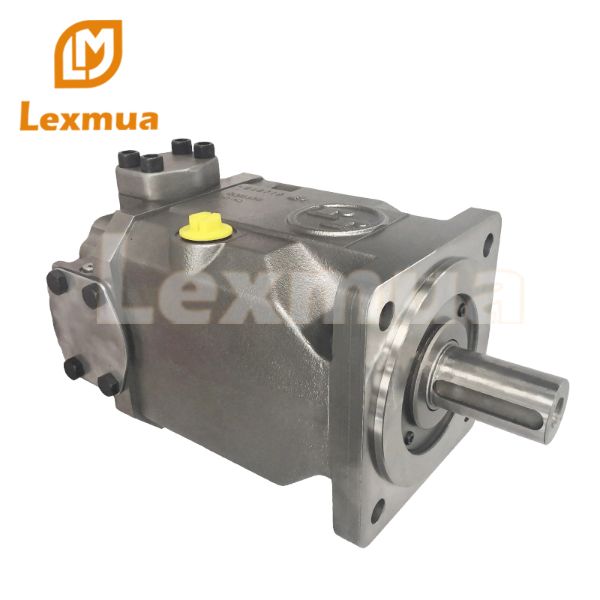

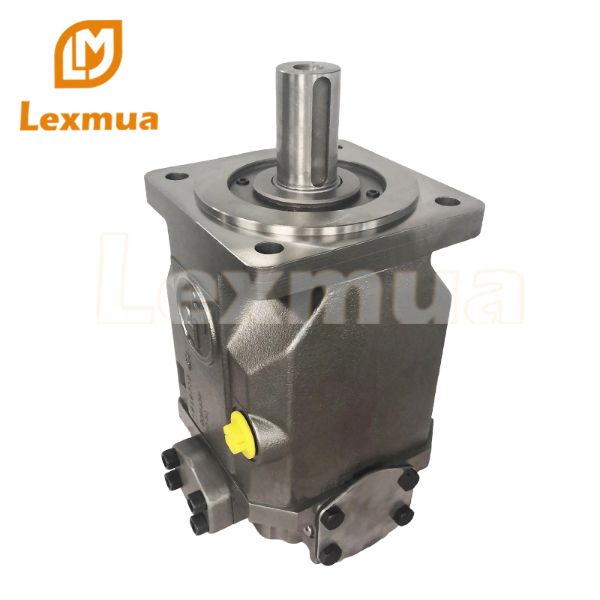

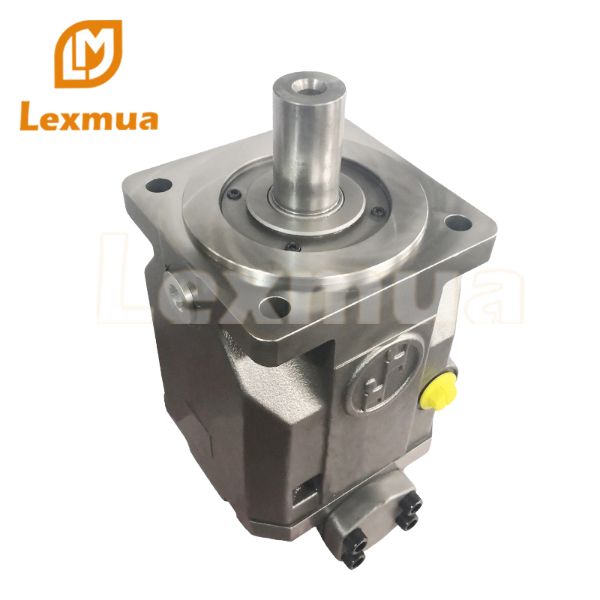

Поршневой насос Rexroth A4FO
Стационарный насос с аксиально-поршневой перекосной пластиной Rexroth A4FO, предназначенный для гидростатического привода в разомкнутом контуре
Подходит для мобильных и стационарных применений, расход пропорционален скорости движения и перемещению
Высокая плотность мощности
Высокая общая эффективность
Оптимизированный размер для особых условий установки, отличные характеристики всасывания
Низкий уровень шума
Длительный срок службы
Экономический дизайн
Прямоточный привод для объединения дополнительных насосов

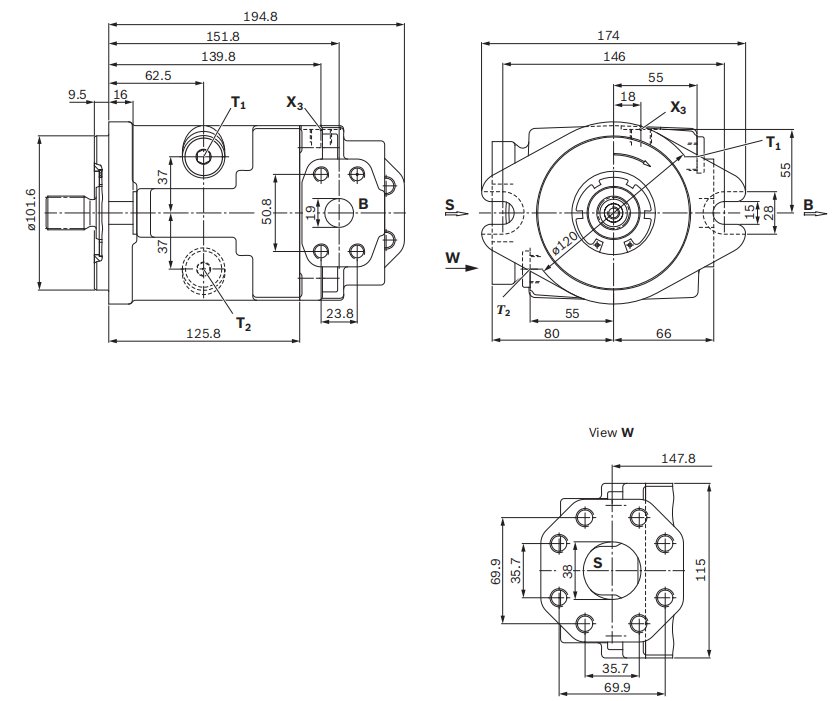

Размерная Диаграмма
Приложения
сделанный на заказ
Аксиально Поршневой Стационарный Насос Rexroth A4FO
Size | NG | 22 | 28 | 71 | 125 | 180 | 250/H1) | 500/H1) | |
Displacement, geometric, per revolution | Vg | cm3 22 | 28 | 71 | 125 | 180 | 250 | 500 | |
Maximum rotational speed2) | nnom | rpm 3600 | 3000 | 2200 | 1800 | 1800 | 1500 / 1900 | 1320 /1500 | |
Maximum rotational speed3) | nmax | rpm 4500 | 3750 | 2700 | 2200 | 2100 | 1800 / 2100 | 1600 / 1800 | |
Flow at Vg and nnom | qV | l/min 79 | 84 | 156 | 225 | 324 | 375 / 475 | 660 / 750 | |
Power at Vg, nnom and Δp = 400 bar | P | kW 53 | 56 | 914) | 1314) | 1894) | 219 / 2774) | 385 / 4384) | |
Torque at Vg and Δp = 400 bar | T | Nm 140 | 178 | 3964) | 6964) | 10034) | 13934) | 27854) | |
Rotary stiffness drive shaft | Shaft end S Shaft end P Shaft end Z | c | kNm/rad 29,9 | 29,9 |
| – | – |
|
|
c | kNm/rad – |
| 146 | 260 | 328 | 527 | 1145 | ||
c | kNm/rad – | – | 146 | 263 | 332 | 543 | 1136 | ||
Moment of inertia for rotary group | JGR | kgm2 0,0017 | 0,0017 | 0,0121 | 0,0300 | 0,055 | 0,0959 | 0,3325 | |
Maximum angular acceleration | a | rad/s2 38000 | 38000 | 20000 | 13000 | 10000 | 8000 | 4800 | |
Case volume | V | l 0,3 | 0,3 | 2,0 | 3,0 | 4,0 | 7,0 | 11,0 | |
Weight (approx.) | m | kg 13,5 | 13,5 | 34 | 61 | 76 | 120 | 220 | |
| |||||||||
